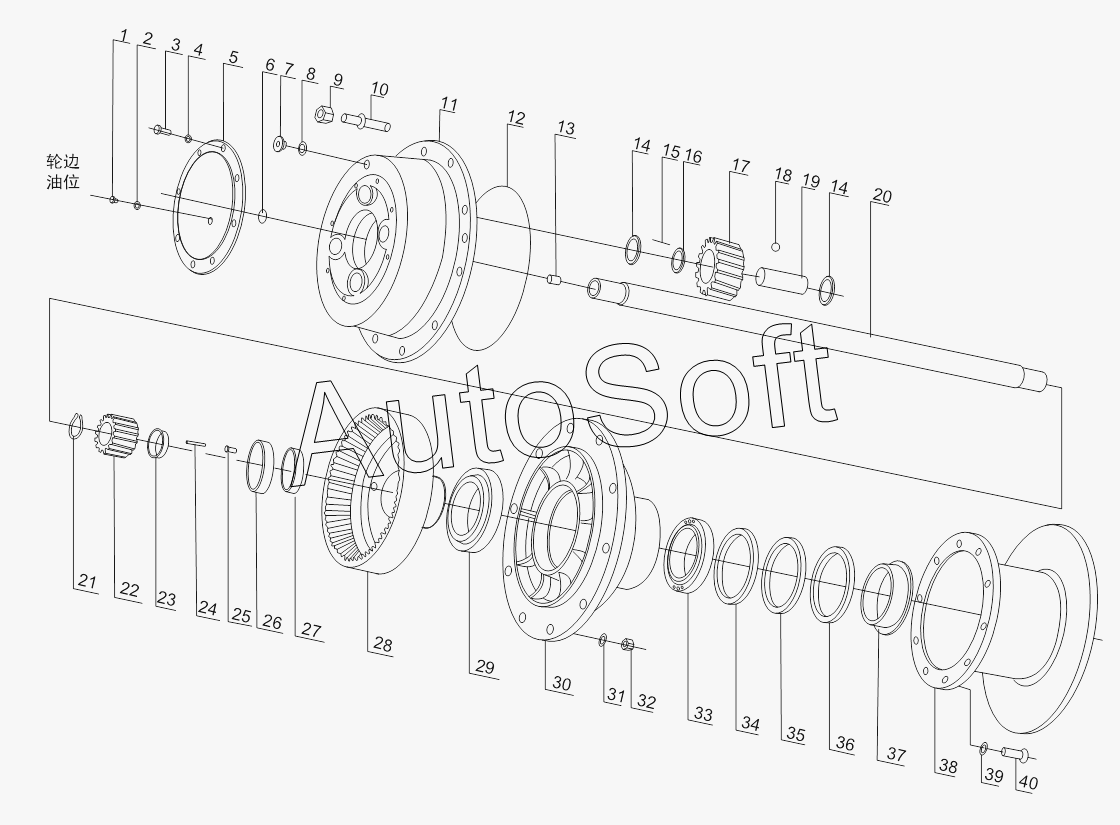

Каталог запасных частей к технике: Shantui SL-50W (2013). PLANETARY ASSEMBLY ZL50M
31
21
22
23
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50М.00 | 5***0 | Planetary reductor assembly | |
| 1 | 5***3 | Plug | |
| 2 | J***2 | Combined washer | |
| 3 | G***5 | Bolt | |
| 4 | G***3 | Washer | |
| 5 | 5***4 | Cover | |
| 6 | 5***1 | Snap ring | |
| 7 | 5***7 | Plug | |
| 8 | G***1 | O-ring | |
| 9 | Z***2 | Bolt for rim (l/r) | |
| 10 | 4***2 | Bolt for rim (l/r) | |
| 11 | 5***S | Planet gear carrier | |
| 12 | 5***8 | Seal ring | |
| 13 | 5***2 | Adjusting pin | |
| 14 | 5***9 | Washer for planetary gear | |
| 15 | 5***8 | Roller needle | |
| 16 | 5***0 | Space bushing | |
| 17 | 5***6 | Planetary gear | |
| 18 | G***8 | Steel ball | |
| 19 | 5***5 | Shaft of planetary gear | |
| 20 | 5***1 | Shaft | |
| 21 | G***2 | Snap ring | |
| 22 | 5***4 | Sun gear | |
| 23 | 5***6 | Spacer | |
| 24 | I***e | Iron wire | |
| 25 | 5***3 | Fastening bolts | |
| 26 | 5***А | Slot nut | |
| 27 | 5***2 | Bush | |
| 28 | 5***А | Internal gear assy | |
| 29 | G***7 | Bearing | |
| 30 | 5***А | Hub | |
| 31 | G***3 | Washer | |
| 32 | G***1 | Nut | |
| 33 | G***4 | Bearing | |
| 34 | 5***2 | Spacer for seal | |
| 35 | G***1 | Circlip | |
| 36 | G***1 | Oil seal | |
| 37 | G***1 | Oil seal | |
| 38 | 5***B | Brake disk | |
| 39 | G***3 | Washer | |
| 40 | 4***0 | Bolt for brake |
