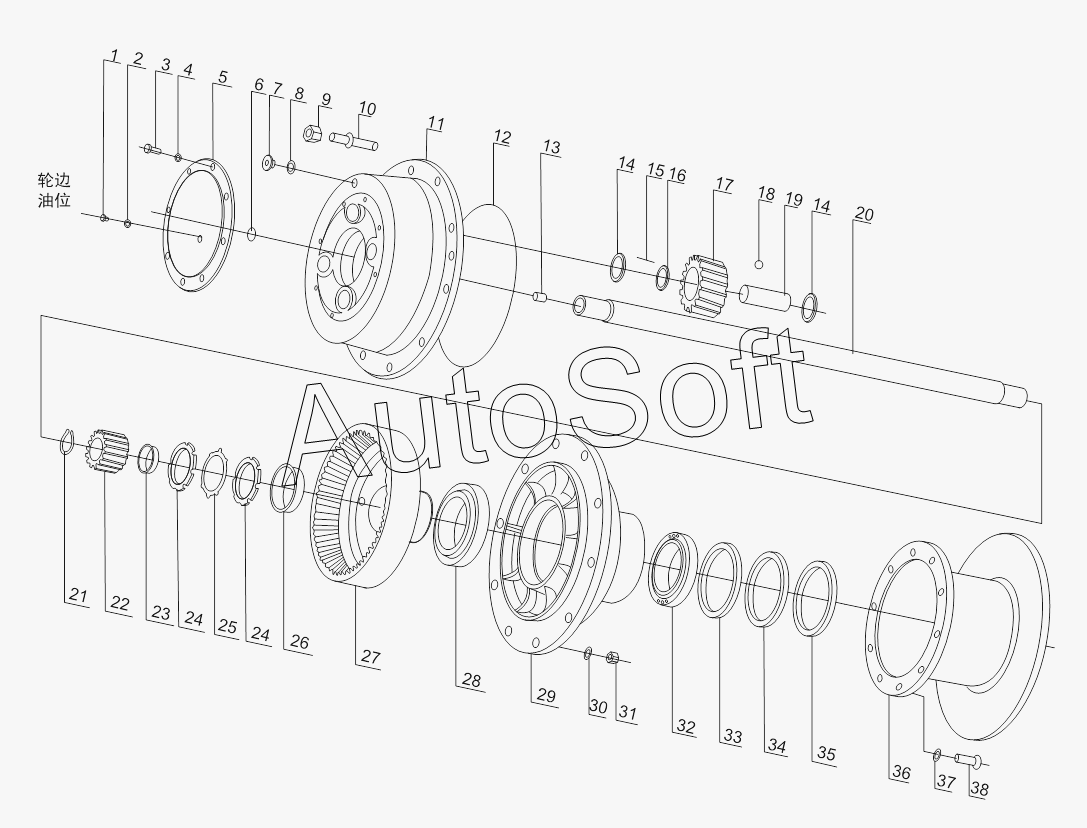

Каталог запасных частей к технике: Shantui SL-50W (2013). PLANETARY ASSEMBLY (370801)
29
20
21
22
23
24
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
10
1
2
3
4
5
6
7
8
9
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 461-18-00000 | 4***0 | Planetary assy | |
| 1 | 4***5 | Oil plug | |
| 2 | 0***2 | Gasket | |
| 3 | G***5 | Bolt | |
| 4 | 0***6 | Рессорная шайба | |
| 5 | 4***3 | Cover | |
| 6 | 4***2 | Snap Ring | |
| 7 | G***1 | O-ring | |
| 8 | 4***8 | Plug | |
| 9 | 4***0 | Nut for rim | |
| 10 | 4***5 | Bolt for rim | |
| 11 | 4***6 | Planet gear carrier | |
| 12 | 4***0 | Seal ring | |
| 13 | 4***4 | Adjusting pin | |
| 14 | 4***0 | Planet gasket | |
| 15 | 4***9 | Roller needle | |
| 16 | 4***1 | Bushing | |
| 17 | 4***7 | Planet gear | |
| 18 | 0***2 | Стальной шарик | |
| 19 | 4***7 | Planet pin | |
| 20 | 4***1 | Shaft | |
| 21 | 0***0 | Кольцо стопорное | |
| 22 | 4***6 | Sun gear | |
| 23 | 4***8 | Spacer | |
| 24 | 4***9 | Nut | |
| 25 | G***8 | Locking washer | |
| 26 | 4***1 | Taper bushing | |
| 27 | 4***0 | Internal gear assy | |
| 28 | G***6 | Bearing | |
| 29 | 4***4 | Hub | |
| 30 | 0***8 | Washer | |
| 31 | 0***8 | Гайка | |
| 32 | G***7 | Bearing | |
| 33 | 4***2 | Washer | |
| 34 | G***1 | Circlip | |
| 35 | 4***3 | Oil Seal | |
| 36 | 4***2 | Brake disk | |
| 37 | 0***0 | Washer | |
| 38 | 4***3 | Bolt for brake |
