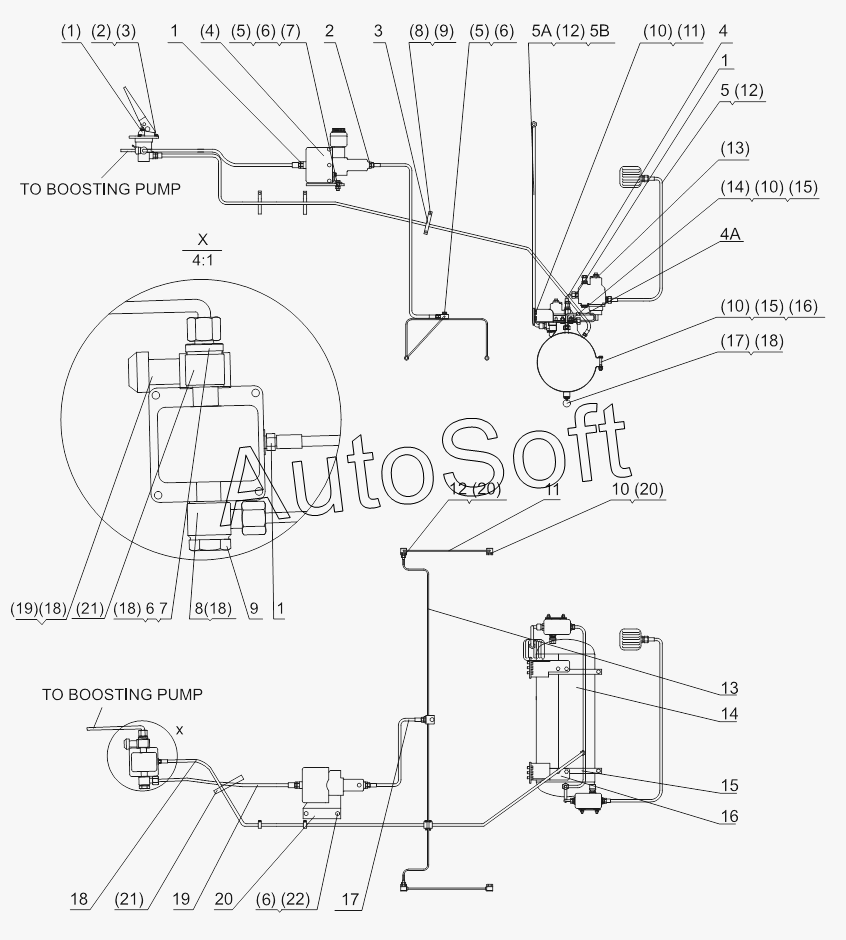

Каталог запасных частей к технике: Shantui SL-50W (2013). REAR AXLE BRAKE PIPING
1
1
1
2
3
4
4А
5
5А
5В
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
(1)
(2)
(3)
(4)
(5)
(5)
(6)
(6)
(6)
(7)
(8)
(9)
(10)
(10)
(10)
(11)
(12)
(12)
(13)
(14)
(15)
(15)
(16)
(17)
(18)
(18)
(18)
(18)
(19)
(20)
(20)
(21)
(21)
(22)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (1) | X***2 | Air brake valve | |
| (10) | G***3 | Washer | |
| (11) | G***1 | Bolt | |
| (12) | J***4 | Combined washer | |
| (13) | S***2 | Group valve | |
| (14) | G***1 | Bolt | |
| (15) | G***0 | Nut | |
| (16) | G***1 | Bolt | |
| (17) | 3***0 | Auto water drain valve | |
| (18) | J***2 | Combined washer | |
| (19) | J***1 | Brake lamp switch | |
| (2) | G***3 | Washer | |
| (20) | J***2 | Combined washer | |
| (21) | D***0 | Clamp | |
| (22) | G***1 | Bolt | |
| (3) | G***1 | Bolt | |
| (4) | X***0 | Air boosting pump | |
| (4) | X***0 | Air boosting pump | |
| (5) | G***1 | Bolt | |
| (6) | G***3 | Washer | |
| (7) | G***0 | Nut | |
| (8) | G***3 | Washer | |
| (9) | G***1 | Bolt | |
| 1 | Z***3 | Joint | |
| 10 | Z***5 | Link bolt | |
| 11 | Z***C | Brake tube | |
| 12 | Z***3 | Link bolt | |
| 13 | Z***C | Brake tube | |
| 14 | Z***A | Air cylinder | |
| 15 | Z***A | Air cylinder hoop | |
| 16 | Z***A | Air cylinder bracket | |
| 17 | Z***7 | Tube | |
| 18 | Z***2 | Tube | |
| 19 | Z***7 | Tube | |
| 2 | Z***4 | Joint | |
| 20 | Z***1 | Boosting pump bracket | |
| 21 | Z***A | Joint | |
| 3 | Z***5 | Pipe clip | |
| 4 | Z***B | Inlet pipe | |
| 4А | D***6 | Inlet pipe | |
| 5 | Z***A | Compressor outlet pipe | |
| 5А | D***5 | Compressor outlet pipe | |
| 5В | D***A | Compressor outlet pipe | |
| 6 | Z***4 | Joint | |
| 7 | Z***3 | Joint | |
| 8 | D***8 | Link joint | |
| 9 | D***2 | Link bolt |
