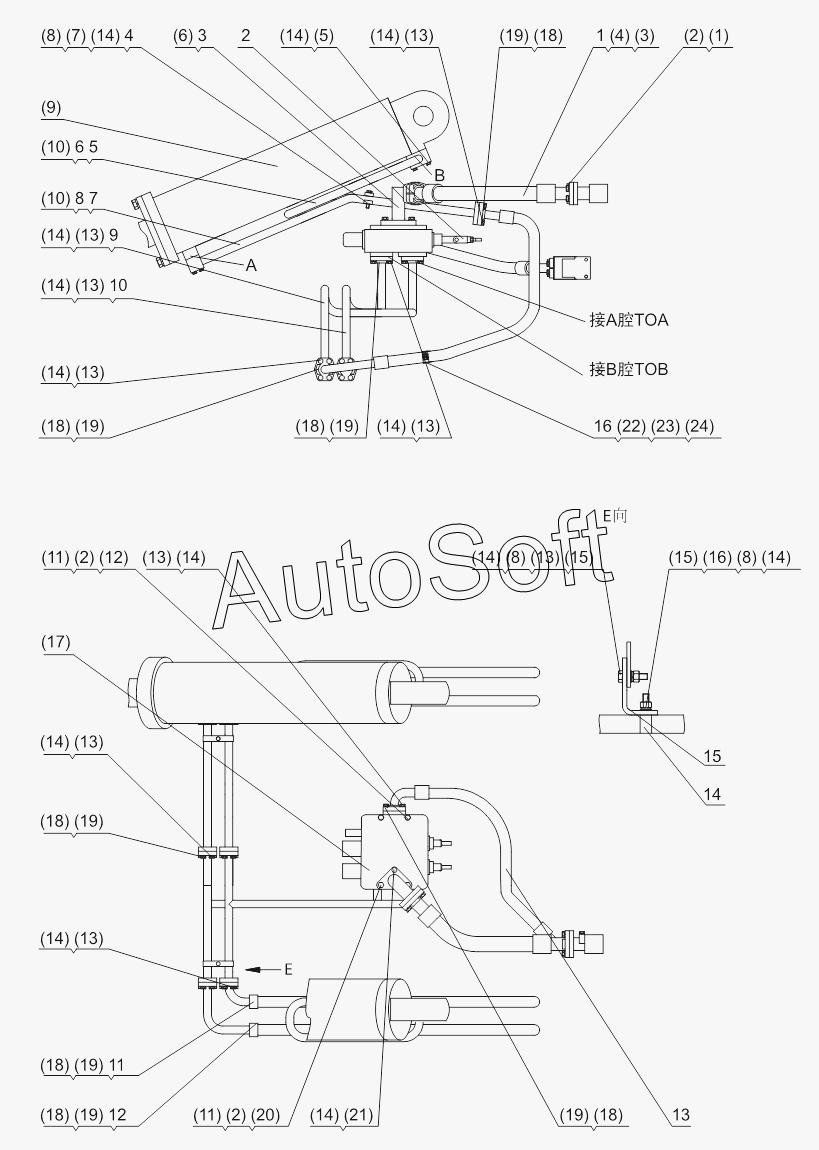

Каталог запасных частей к технике: Shantui SL-50W (2013). LIFTING CYLINDER PIPING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
(1)
(2)
(2)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(8)
(8)
(9)
(9)
(10)
(10)
(11)
(11)
(12)
(13)
(13)
(13)
(13)
(13)
(13)
(13)
(13)
(13)
(14)
(14)
(14)
(14)
(14)
(14)
(14)
(14)
(14)
(14)
(14)
(14)
(14)
(15)
(15)
(16)
(17)
(18)
(18)
(18)
(18)
(18)
(18)
(18)
(19)
(19)
(19)
(19)
(19)
(19)
(19)
(20)
(21)
(22)
(23)
(24)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (1) | G***3 | Bolt | |
| (10) | G***2 | O-ring | |
| (11) | G***0 | Nut | |
| (12) | G***0 | Bolt | |
| (13) | G***3 | Bolt | |
| (14) | G***3 | Washer | |
| (15) | G***5 | Washer | |
| (16) | G***3 | Bolt | |
| (17) | D***C | Multiple unit valve | |
| (18) | G***2 | O-ring | |
| (19) | 5***0 | Flange | |
| (2) | G***3 | Washer | |
| (20) | G***0 | Bolt | |
| (21) | G***3 | Bolt | |
| (22) | G***3 | Washer | |
| (23) | G***0 | Nut | |
| (24) | G***1 | Bolt | |
| (3) | G***2 | O-ring | |
| (4) | 5***4 | Flange | |
| (5) | G***3 | Bolt | |
| (6) | G***5 | O-ring | |
| (7) | G***0 | Bolt | |
| (8) | G***0 | Nut | |
| (9) | D***0 | Lifting cylinder | |
| (9) | D***0 | Lifting cylinder | |
| 1 | Z***7 | Return nozzle II,work valve | |
| 10 | Z***1 | Joint,work valve big cavity | |
| 11 | Z***1 | Tube, lifting cylinder | |
| 12 | Z***2 | Tube,lifting cylinder small cavity | |
| 13 | Z***5 | Oil-in tube,work valve | |
| 14 | Z***A | Tube clip | |
| 15 | Z***2 | Connect board | |
| 16 | Z***B | Tube clip | |
| 2 | Z***A | Control system | |
| 3 | Z***9 | Return joint,work valve | |
| 4 | Z***4 | Tube clip | |
| 5 | Z***B | Joint, lifting cylinder | |
| 6 | Z***B | Joint, lifting cylinder | |
| 7 | Z***5 | Joint, lifting cylinder small cavity | |
| 8 | Z***6 | Joint, lifting cylinder small cavity | |
| 9 | Z***0 | Joint,work valve small cavity |
