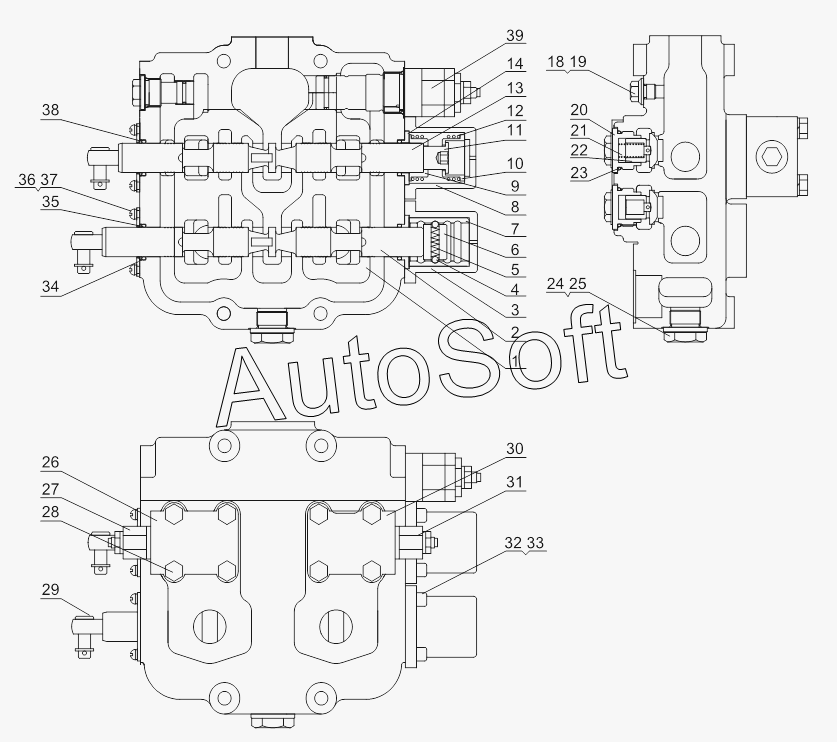

Каталог запасных частей к технике: Shantui SL-50W (2013). MULTIPLE UNIT VALVE KF32
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
14
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***1 | Hydraulic valve | |
| 2 | S***3 | Valve lever,movable arm | |
| 3 | S***1 | End cover,movable arm | |
| 4 | G***8 | Steel ball | |
| 5 | D***4 | Locating spring | |
| 6 | S***3 | Locating pillar | |
| 7 | S***2 | Locating sleeve | |
| 8 | S***1 | Pivoted-bucket end cover | |
| 9 | S***2 | Right spring seat | |
| 10 | S***3 | Left spring seat | |
| 11 | S***4 | Limited pillar | |
| 12 | D***4 | Reposition spring | |
| 13 | S***2 | Rotating bucket valve lever | |
| 14 | S***6 | Locating plate | |
| 15 | G***5 | O-ring | |
| 16 | G***5 | O-ring | |
| 17 | K***9 | End cap | |
| 18 | D***A | Small end cap | |
| 19 | G***5 | O-ring | |
| 20 | K***1 | Check-valve cover | |
| 21 | K***2 | Check-valve spring | |
| 22 | K***3 | Check-valve | |
| 23 | G***5 | O-ring | |
| 24 | D***5 | Big plug | |
| 25 | G***5 | O-ring | |
| 26 | K***7 | Front cavity overload valve body | |
| 27 | X***1 | Front cavity overload valve | |
| 28 | D***4 | Bolt | |
| 29 | D***3 | Pin roll | |
| 30 | K***8 | Rear cavity overload valve body | |
| 31 | Y***3 | Rear cavity overload valve | |
| 32 | G***7 | Screw | |
| 33 | G***3 | Washer | |
| 34 | G***5 | O-ring | |
| 35 | S***9 | Dustband | |
| 36 | G***7 | Screw | |
| 37 | G***3 | Washer | |
| 38 | S***0 | Front press plate | |
| 39 | D***9 | Safety valve assy |
