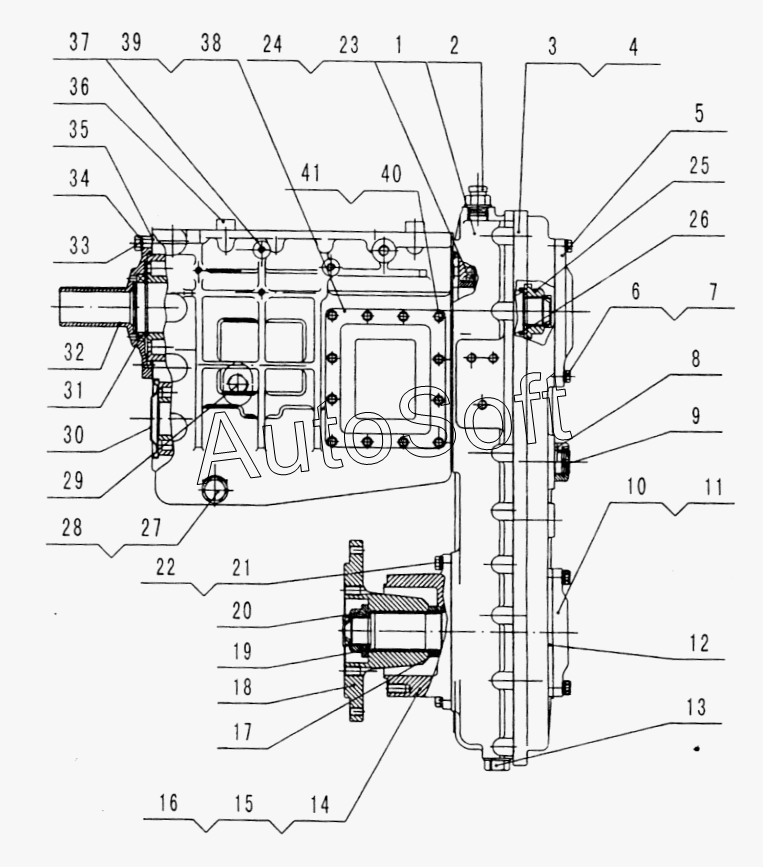

Каталог запасных частей к технике: Shantui Каток SR18M (2010). TRANSMISSION PERIPHERY ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Front shell | |
| 2 | 2***3 | Plug | |
| 3 | 2***4 | Rear shell | |
| 4 | 2***5 | Washer | |
| 5 | 2***6 | Gear box | |
| 6 | 2***7 | Bolt | |
| 7 | 2***8 | Washer | |
| 8 | 2***9 | Nut | |
| 9 | 2***0 | Pin | |
| 10 | 2***1 | Rear cover | |
| 11 | 2***2 | Washer | |
| 12 | 2***3 | Washer,adjust | |
| 13 | 2***4 | Plug | |
| 14 | 2***5 | Front cover | |
| 15 | 2***6 | Seal,oil | |
| 16 | 2***7 | Washer | |
| 17 | 2***8 | Sheath | |
| 18 | 2***9 | Flange | |
| 19 | 2***0 | O-ring | |
| 20 | 2***1 | Nut,lock | |
| 21 | 2***2 | Washer, spring | |
| 22 | 2***3 | Bolt | |
| 23 | 2***4 | Bolt | |
| 24 | 2***2 | Washer, spring | |
| 25 | 2***1 | Nut,lock | |
| 26 | 2***7 | O-ring | |
| 27 | 2***8 | Plug | |
| 28 | 2***9 | Washer | |
| 29 | 2***4 | Plug | |
| 30 | 2***1 | Front cover | |
| 31 | 2***2 | Seal, oil | |
| 32 | 2***3 | Bearing cover | |
| 33 | 2***4 | Washer, spring | |
| 34 | 2***4 | Bolt | |
| 35 | 2***6 | Washer | |
| 36 | 2***7 | Ring | |
| 37 | 2***8 | Case | |
| 38 | 2***9 | Plate | |
| 39 | 2***0 | Washer | |
| 40 | 2***1 | Bolt | |
| 41 | 2***9 | Washer,spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
