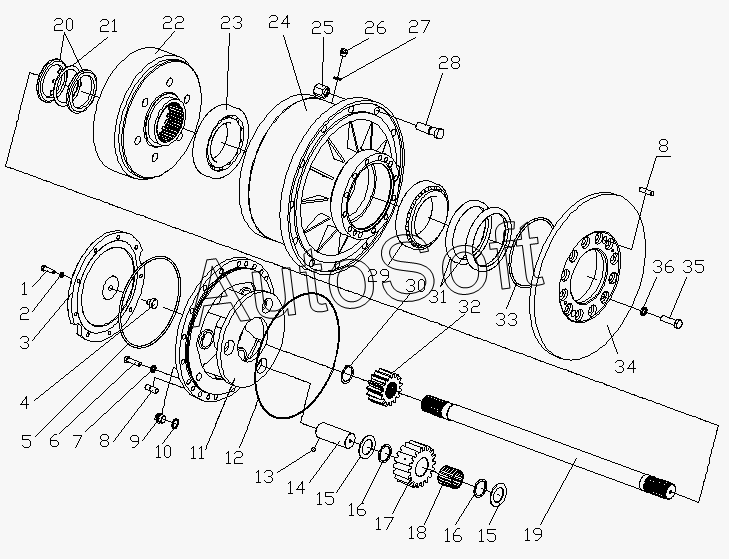

Каталог запасных частей к технике: Shantui Каток SR18M (2010). REDUCOR ASSY
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Bolt | |
| 2 | G***0 | Washer | |
| 3 | 2***1 | Wheel cap | |
| 4 | G***5 | O-ring | |
| 5 | 2***2 | Backing pin | |
| 6 | G***5 | Bolt | |
| 7 | G***4 | Washer | |
| 8 | G***1 | Column pin | |
| 9 | J***0 | Plug screw | |
| 10 | J***2 | Resultant oil seal | |
| 11 | 2***1 | Planet carrier | |
| 12 | 2***5 | O-seal ring | |
| 13 | G***m | Ball | |
| 14 | 2***6 | Planet gear shaft | |
| 15 | 2***7 | Washer | |
| 16 | 2***8 | Baffle ring | |
| 17 | 2***2 | Planet gear | |
| 18 | G***9 | Roller pin | |
| 19 | 2***0 | Half shaft | |
| 20 | 2***1 | Round nut | |
| 21 | 2***2 | Lock plate | |
| 22 | 2***4 | Internal gear | |
| 23 | G***4 | Bearing | |
| 24 | 2***4 | Wheel hub | |
| 25 | 2***5 | Nut ,fixing wheel | |
| 26 | J***0 | Plug screw | |
| 27 | J***8 | Resultant oil seal | |
| 28 | 2***6 | Nut ,fixing wheel | |
| 29 | G***6 | Bearing | |
| 30 | G***2 | Ring 52 | |
| 31 | G***1 | Oil seal | |
| 32 | 2***5 | Sun gear | |
| 33 | G***7 | O-seal ring | |
| 34 | 2***7 | Brake disk | |
| 35 | G***5 | Bolt | |
| 36 | G***6 | Washer 16 |
