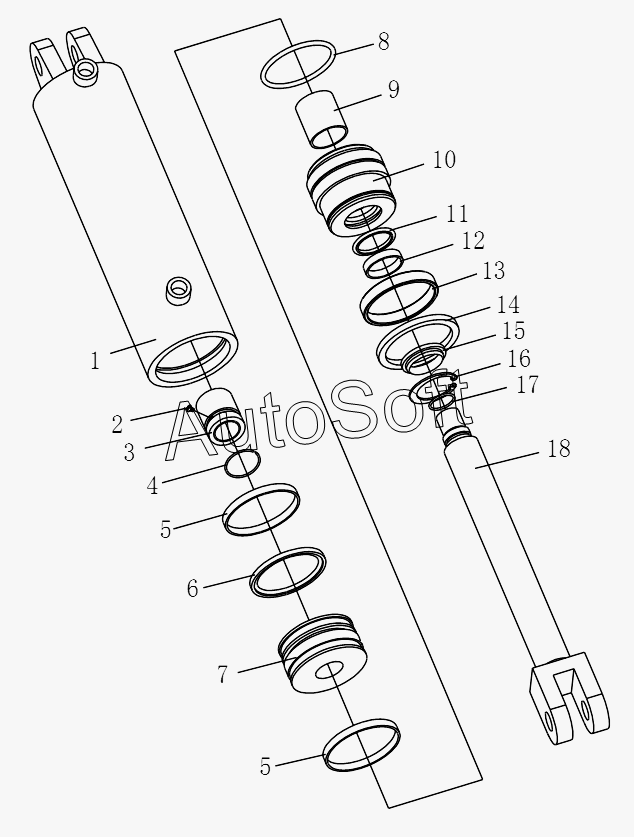

Каталог запасных частей к технике: Shantui Каток SR18M (2010). STEERING CYLINDER ASSEMBLY
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Cylinder | |
| 2 | G***5 | Screw | |
| 3 | 2***4 | Nut | |
| 4 | 2***5 | Steel wire | |
| 5 | 2***6 | Retaining ring | |
| 6 | 2***7 | Seal ring | |
| 7 | 2***8 | Piston | |
| 8 | 2***9 | O-ring | |
| 9 | 2***0 | Sheath | |
| 10 | 2***1 | Sheath | |
| 11 | 2***2 | Seal ring | |
| 12 | 2***3 | Y type ring | |
| 13 | 2***4 | Retaining ring | |
| 14 | 2***5 | Key for hole | |
| 15 | 2***6 | Seal ring | |
| 16 | 0***2 | Retaining ring for shaft | |
| 17 | 2***7 | O-ring | |
| 18 | 2***8 | Rod |
