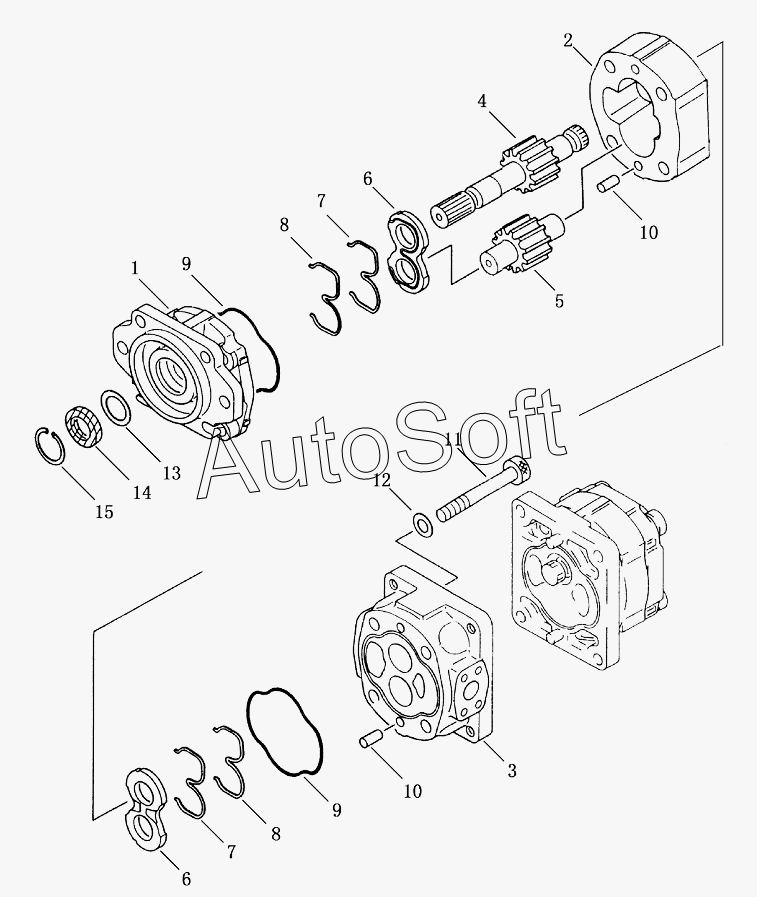

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). HYDRAULIC PUMP (1/2)
/87.gif)
6
6
15
14
13
12
11
10
10
9
9
8
8
7
7
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 705-11-38210 | 7***0 | Pump assy | |
| 705-17-03352 | 7***2 | bearing | |
| 705-17-03352 | 7***2 | bearing | |
| 705-51-30190 | 7***0 | pump assy | |
| 1 | 7***2 | cover, front | |
| 2 | 7***0 | case gear | |
| 3 | 7***0 | carrier | |
| 4 | 7***0 | gear drive | |
| 5 | 7***1 | gear driven | |
| 6 | 7***0 | plate side | |
| 7 | 7***0 | seal oil | |
| 8 | 7***0 | seal oil | |
| 9 | 7***0 | о-ring | |
| 10 | 0***8 | Фиксирующий штифт | |
| 11 | 7***0 | bolt | |
| 12 | 0***5 | Шайба | |
| 13 | 7***0 | gasket | |
| 14 | 7***0 | seal oil | |
| 15 | 0***0 | ring snap |
