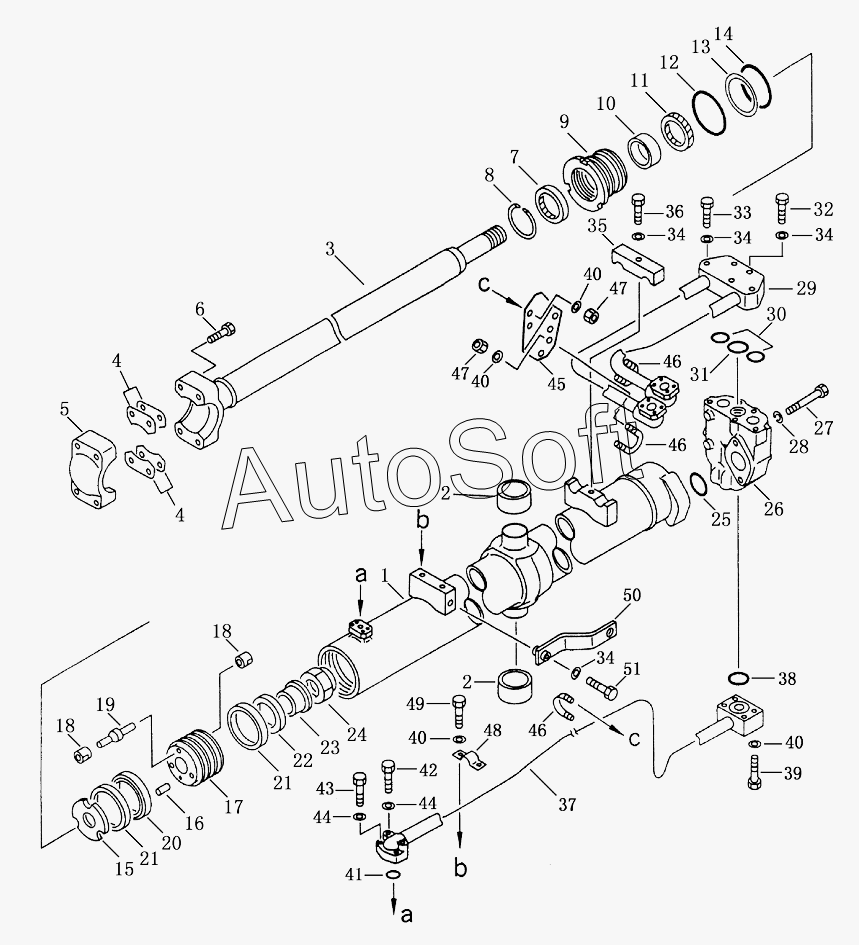

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). BLADE LIFT CYLINDER (1/2)
/98.gif)
31
36
35
34
34
34
34
33
32
30
29
29
29
29
29
28
27
51
50
50
49
48
47
47
46
46
46
45
45
26
26
44
44
43
42
41
40
40
40
40
39
38
37
37
37
37
37
37
9
8
7
6
5
4
4
3
3
2
2
10
1
1
1
1
18
18
25
24
23
22
21
21
20
19
17
16
15
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-63-13330 | 1***0 | piston assy | |
| 154-63-X2010 | 1***0 | cylinder assy blade lift L.H | |
| 154-63-X2020 | 1***0 | cylinder assy blade lift R.H | |
| 154-63-X2050 | 1***0 | cylinder assy blade lift L.H | |
| 154-63-X2060 | 1***0 | cylinder assy blade lift L.H | |
| 154-63-X2230 | 1***0 | cylinder assy blade lift L.H | |
| 154-63-X2240 | 1***0 | cylinder assy blade lift L.H | |
| 1 | 1***1 | cylinder | |
| 1 | 1***1 | cylinder L.H | |
| 1 | 1***1 | cylinder R.H | |
| 1 | 1***0 | cylinder | |
| 2 | 1***0 | Втулка | |
| 3 | 1***0 | rod piston | |
| 3 | 1***0 | rod piston | |
| 4 | 7***0 | shim 1mm | |
| 5 | 7***0 | cap | |
| 6 | 0***0 | bolt | |
| 7 | 1***0 | sеаl dust | |
| 8 | 0***4 | ring snap | |
| 9 | 7***1 | head cylinder | |
| 10 | 0***0 | bushing | |
| 11 | 7***1 | pасking rоd | |
| 12 | 0***0 | O-ring | |
| 13 | 7***0 | ring back-up | |
| 14 | 0***5 | Кольцо круглого сечения | |
| 15 | 7***0 | retainer | |
| 16 | 1***1 | Штифт | |
| 17 | 7***0 | piston | |
| 18 | 1***4 | seat valve | |
| 19 | 1***4 | valve piston | |
| 20 | 7***0 | ring piston | |
| 21 | 0***2 | ring near | |
| 22 | 7***0 | slider | |
| 23 | 7***0 | collar | |
| 24 | 0***4 | nut | |
| 25 | 0***5 | Кольцо | |
| 26 | 1***0 | valve assy | |
| 26 | 1***0 | valve assy | |
| 27 | 0***5 | Bolt | |
| 28 | 0***8 | Шайба | |
| 29 | 1***0 | tube L.H | |
| 29 | 1***0 | tube R.H | |
| 29 | 1***0 | tube L.H | |
| 29 | 1***0 | tube R.H | |
| 29 | 1***0 | tube | |
| 30 | 0***8 | Кольцо | |
| 31 | 0***5 | Кольцо | |
| 32 | 0***0 | Болт | |
| 33 | 0***0 | Болт | |
| 34 | 0***2 | Шайба | |
| 35 | 2***0 | Clamp | |
| 36 | 0***0 | Болт | |
| 37 | 1***0 | tube L.H | |
| 37 | 1***0 | tube R.H | |
| 37 | 1***0 | tube L.H | |
| 37 | 1***0 | tube R.H | |
| 37 | 1***0 | tube L.H | |
| 37 | 1***0 | tube R.H | |
| 38 | 0***8 | Кольцо | |
| 39 | 0***5 | Шайба | |
| 40 | 0***2 | Шайба | |
| 41 | 0***0 | Кольцо | |
| 42 | 0***5 | Bolt | |
| 43 | 0***0 | Болт | |
| 44 | 0***3 | Шайба | |
| 45 | 1***0 | plate L.H | |
| 45 | 1***0 | plate R.H | |
| 46 | 0***8 | clip | |
| 47 | 0***1 | Гайка | |
| 48 | 0***3 | clamp | |
| 49 | 0***0 | Болт | |
| 50 | 1***5 | plate | |
| 50 | 1***0 | plate | |
| 51 | 0***5 | Болт |
