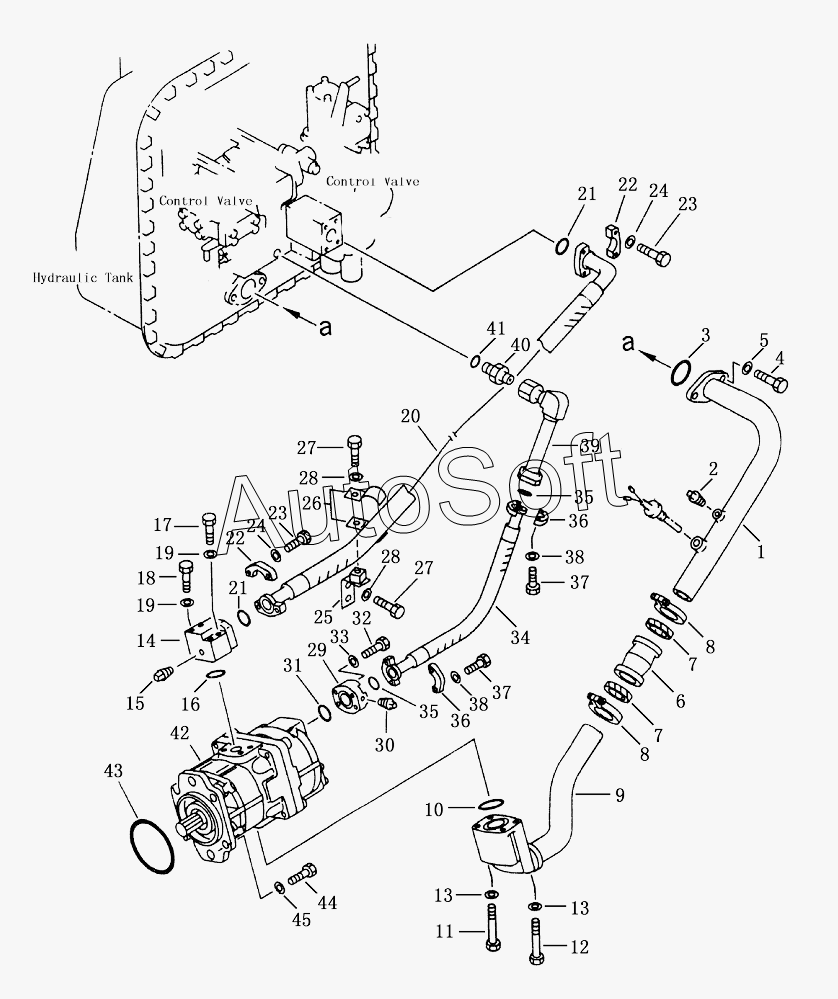

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). HYDRAULIC PIPING (TANK TO PUMP)
/100.gif)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
21
22
22
23
23
24
24
25
26
27
27
28
28
29
30
31
32
33
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | tube | |
| 2 | 0***8 | Заглушка | |
| 3 | 0***0 | Кольцо | |
| 4 | 0***5 | Болт | |
| 5 | 0***2 | washer | |
| 6 | 0***0 | coupling assy | |
| 7 | 0***0 | gasket | |
| 8 | 0***0 | clamp | |
| 9 | 1***0 | tube | |
| 10 | 0***5 | о-ring | |
| 11 | 0***0 | bolt | |
| 12 | 0***0 | bolt | |
| 13 | 0***2 | Шайба | |
| 14 | 1***0 | elbow | |
| 15 | 0***8 | Заглушка | |
| 16 | 0***5 | Болт | |
| 17 | 0***0 | Болт | |
| 18 | 0***5 | Болт | |
| 19 | 0***2 | Шайба | |
| 20 | 0***9 | hose | |
| 21 | 0***2 | Кольцо | |
| 22 | 0***9 | Разъемный фланец | |
| 23 | 0***5 | bolt | |
| 24 | 0***2 | Washer | |
| 25 | 1***0 | bracket | |
| 26 | 1***0 | clamp | |
| 27 | 0***5 | Болт | |
| 28 | 0***2 | Шайба | |
| 29 | 1***1 | spacer | |
| 30 | 0***8 | Заглушка | |
| 31 | 0***2 | Кольцо | |
| 32 | 0***5 | bolt | |
| 33 | 0***2 | Washer | |
| 34 | 0***5 | hose | |
| 35 | 0***5 | Кольцо | |
| 36 | 0***8 | Фланец | |
| 37 | 0***0 | Болт | |
| 38 | 0***3 | washer | |
| 39 | 1***0 | tube | |
| 40 | 0***8 | union | |
| 41 | 0***4 | O-ring | |
| 42 | 7***0 | pump assy | |
| 43 | 0***0 | Кольцо круглого сечения | |
| 44 | 0***5 | Болт | |
| 45 | 0***2 | Шайба |
