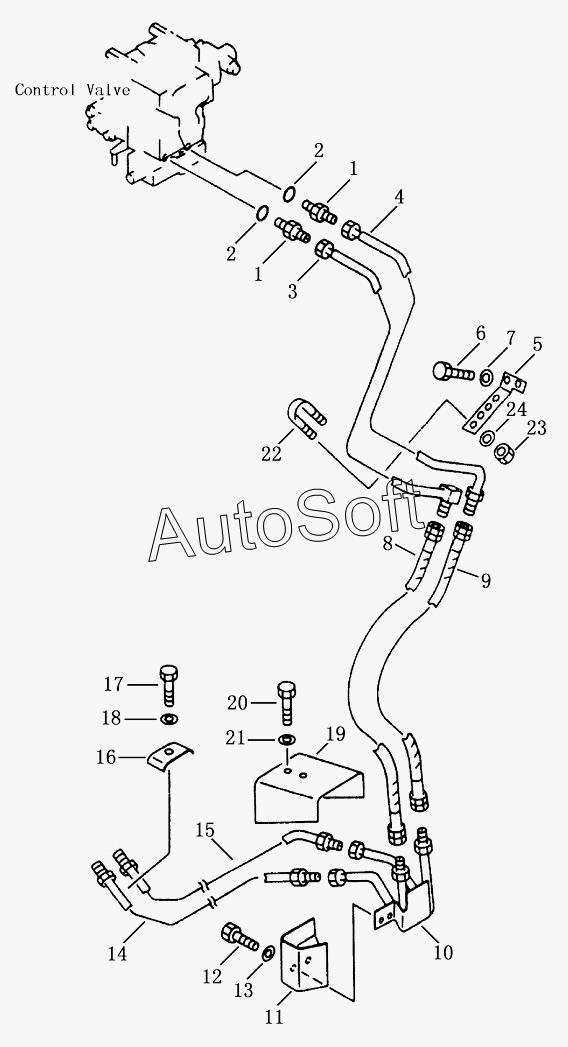

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). HYDRAULIC PIPING (TANK TO TILT CYLINDER) (SD23, SD23E, SD23D)
/103.gif)
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Joint | |
| 1 | 1***2 | union | |
| 2 | 0***4 | O-ring | |
| 3 | 1***0 | tube | |
| 4 | 1***0 | tube | |
| 5 | 1***0 | bracket | |
| 6 | 0***0 | Болт | |
| 7 | 0***2 | Шайба | |
| 8 | 0***8 | hose | |
| 9 | 0***7 | hose | |
| 10 | 1***0 | tube | |
| 11 | 1***0 | cover | |
| 12 | 0***5 | Болт | |
| 13 | 0***2 | Шайба | |
| 14 | 1***0 | tube | |
| 14 | 1***0 | tube | |
| 15 | 1***0 | tube | |
| 15 | 1***0 | tube | |
| 16 | 1***0 | Зажим | |
| 17 | 0***5 | Болт | |
| 18 | 0***2 | Шайба | |
| 19 | 1***2 | Держатель | |
| 20 | 0***0 | Болт | |
| 21 | 0***2 | Шайба | |
| 22 | 0***6 | clip | |
| 23 | 0***1 | Гайка | |
| 24 | 0***2 | Шайба |
