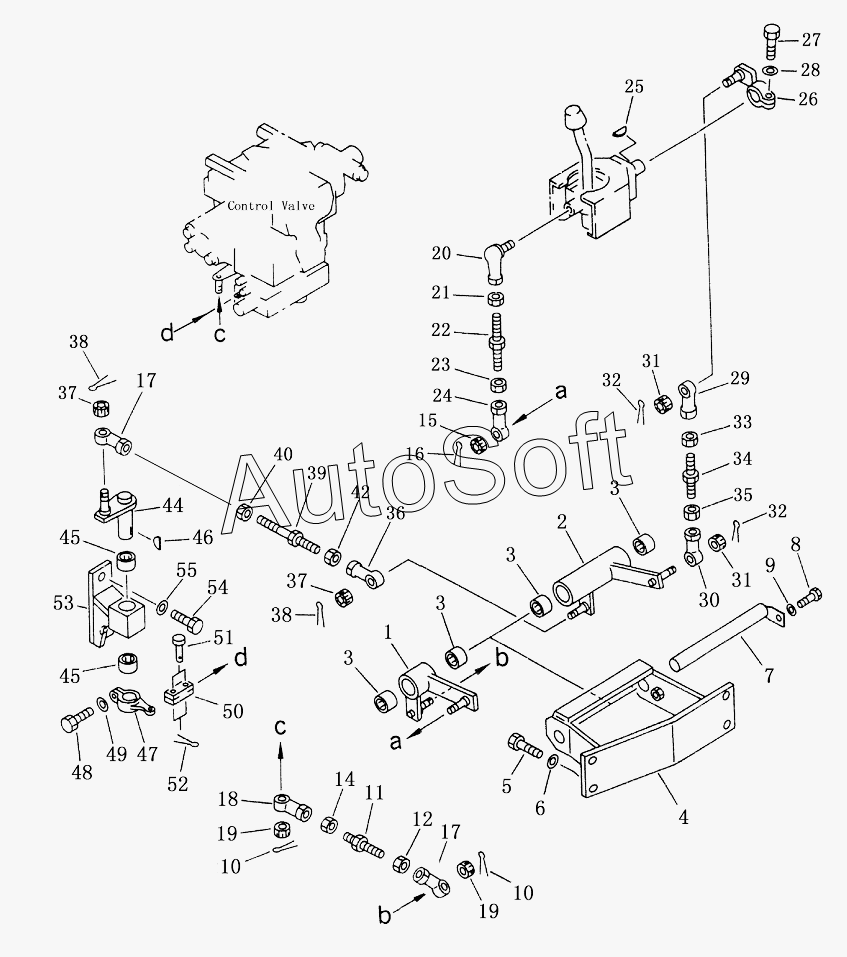

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). ANGLE BLADE CONTROL LINKAGE
/110.gif)
1
2
3
3
3
3
4
5
6
7
8
9
10
10
11
12
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
37
38
38
39
40
42
44
45
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | lever | |
| 2 | 1***0 | lever | |
| 3 | 1***0 | bеаring nееdlе | |
| 4 | 1***0 | bracket | |
| 5 | 0***0 | Болт | |
| 6 | 0***2 | Шайба | |
| 7 | 1***0 | pin | |
| 8 | 0***5 | Болт | |
| 9 | 0***2 | Шайба | |
| 10 | 0***0 | Разводной шплинт | |
| 11 | 0***3 | rod | |
| 12 | 0***7 | Гайка | |
| 14 | 0***0 | Гайка | |
| 15 | 0***0 | Гайка | |
| 16 | 0***0 | Разводной шплинт | |
| 17 | 0***5 | Подшипник концевой | |
| 18 | 0***5 | еnd rоd | |
| 19 | 0***0 | Гайка | |
| 20 | 1***0 | Шарнир шаровой | |
| 21 | 0***0 | Гайка | |
| 22 | 0***2 | rod | |
| 23 | 0***7 | Гайка | |
| 24 | 0***5 | Подшипник концевой | |
| 25 | 0***9 | Стопор | |
| 26 | 1***0 | lever | |
| 27 | 0***0 | Болт | |
| 28 | 0***3 | Шайба | |
| 29 | 0***5 | еnd rоd | |
| 30 | 0***5 | Подшипник концевой | |
| 31 | 0***0 | Гайка | |
| 32 | 0***0 | Разводной шплинт | |
| 33 | 0***0 | Гайка | |
| 34 | 1***0 | rod | |
| 35 | 0***7 | Гайка | |
| 36 | 0***5 | еnd rоd | |
| 37 | 0***0 | Гайка | |
| 38 | 0***0 | Разводной шплинт | |
| 39 | 0***2 | rod | |
| 40 | 0***7 | Гайка | |
| 42 | 0***0 | Гайка | |
| 44 | 1***0 | lever | |
| 45 | 1***0 | Подшипник | |
| 46 | 0***9 | Стопор | |
| 47 | 1***0 | lever | |
| 48 | 0***0 | Болт | |
| 49 | 0***3 | Шайба | |
| 50 | 0***5 | joint | |
| 51 | 0***8 | Палец | |
| 52 | 0***2 | Pin cotter | |
| 53 | 1***0 | bracket | |
| 54 | 0***5 | Болт | |
| 55 | 0***2 | Шайба |
