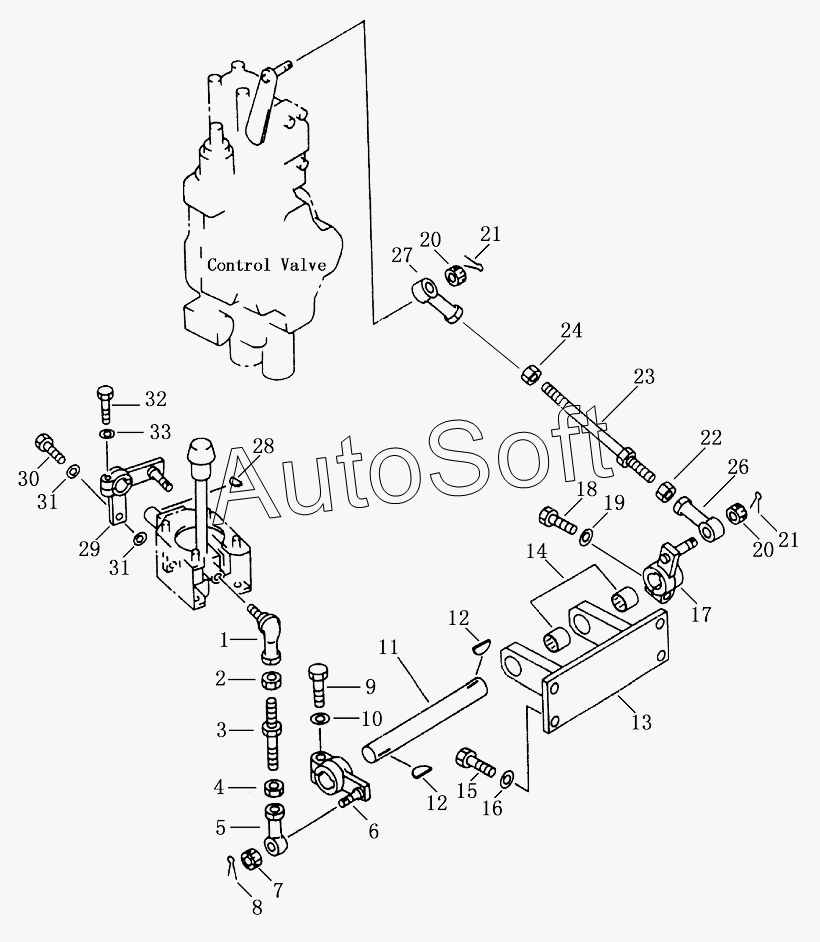

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). SINGLE SHANK RIPPER CONTROL LEVER (2/3)
/114.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
26
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шарнир шаровой | |
| 2 | 0***0 | Гайка | |
| 3 | 0***6 | rod | |
| 4 | 0***7 | Гайка | |
| 5 | 0***5 | Подшипник концевой | |
| 6 | 1***0 | lever | |
| 7 | 0***0 | Гайка | |
| 8 | 0***0 | Разводной шплинт | |
| 9 | 0***5 | Болт | |
| 10 | 0***2 | Шайба | |
| 11 | 1***0 | shaft | |
| 12 | 0***5 | Key | |
| 13 | 1***0 | bracket | |
| 14 | 1***0 | bеаring nееdlе | |
| 15 | 0***0 | Болт | |
| 16 | 0***2 | Шайба | |
| 17 | 1***0 | lever | |
| 18 | 0***5 | Болт | |
| 19 | 0***2 | Шайба | |
| 20 | 0***0 | Гайка | |
| 21 | 0***0 | Разводной шплинт | |
| 22 | 0***0 | Гайка | |
| 23 | 0***7 | Шток | |
| 24 | 0***7 | Гайка | |
| 26 | 0***5 | еnd rоd | |
| 27 | 0***5 | Подшипник концевой | |
| 28 | 0***9 | Стопор | |
| 29 | 1***0 | lever | |
| 30 | 0***5 | Болт | |
| 31 | 0***2 | Шайба | |
| 32 | 0***0 | Болт | |
| 33 | 0***3 | Шайба |
