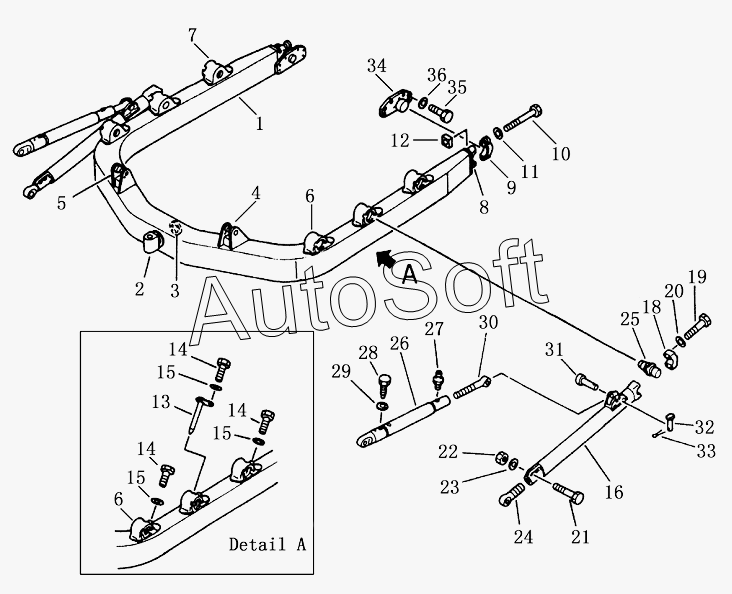

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). C-FRAME
/121.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | C-frame assy | |
| 2 | 1***5 | joint | |
| 3 | 1***0 | collar | |
| 4 | 1***0 | bracket L.H | |
| 5 | 1***0 | bracket R.H. | |
| 6 | 1***4 | bracket L.H. | |
| 7 | 1***4 | bracket R.H. | |
| 8 | 1***3 | bracket | |
| 9 | 1***4 | Колпачковая гайка | |
| 10 | 1***0 | Болт | |
| 11 | 0***0 | Шайба | |
| 12 | 1***1 | Гайка | |
| 13 | 1***1 | Задвижка | |
| 14 | 0***0 | Болт | |
| 15 | 2***0 | Шайба | |
| 16 | 1***6 | Подпорка | |
| 18 | 1***0 | Заглушка вала | |
| 19 | 0***5 | Болт | |
| 20 | 0***0 | Шайба | |
| 21 | 0***0 | Болт | |
| 22 | 0***5 | Гайка | |
| 23 | 0***5 | Шайба | |
| 24 | 1***0 | Винтовой болт | |
| 25 | 1***2 | Вал | |
| 26 | 1***0 | Подпорка | |
| 27 | 0***1 | Масленка | |
| 28 | 1***1 | Болт | |
| 29 | 0***5 | Уплотнительная шайба | |
| 30 | 1***1 | Винт | |
| 31 | 1***1 | Задвижка | |
| 32 | 1***0 | Задвижка | |
| 33 | 0***5 | Разводной шплинт | |
| 34 | 1***4 | Цапфа | |
| 35 | 0***0 | Болт | |
| 36 | 0***0 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
