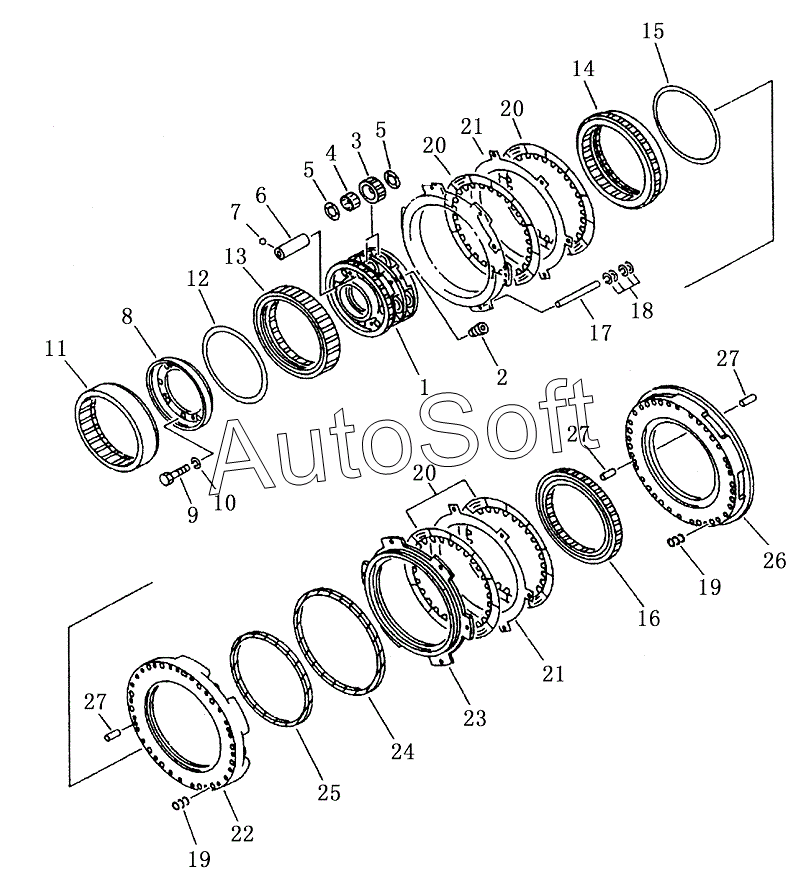

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). TRANSMISSION GEAR AND SHAFT (2/3)
/23.gif)
14
27
27
27
26
25
24
23
22
21
21
20
20
20
19
19
18
17
16
15
13
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-15-41002 | 1***2 | trаnsmissiоn аssу | |
| 1 | 1***1 | carrier | |
| 2 | 0***8 | Plug | |
| 3 | 1***0 | gear | |
| 4 | 5***0 | bearing | |
| 5 | 5***0 | washer | |
| 6 | 1***1 | shaft | |
| 7 | 0***5 | Стальной шарик | |
| 8 | 1***0 | cover | |
| 9 | 0***0 | Болт | |
| 10 | 0***2 | Шайба | |
| 11 | 1***1 | gear ring | |
| 12 | 5***0 | ring snap | |
| 13 | 1***0 | gear ring | |
| 14 | 1***0 | gear ring | |
| 15 | 1***0 | ring snap | |
| 16 | 1***0 | gear ring | |
| 17 | 1***0 | pin | |
| 18 | 1***0 | Рессора (в форме шайбы) | |
| 19 | 2***0 | Spring | |
| 20 | 1***0 | disc | |
| 21 | 4***0 | plate | |
| 22 | 1***0 | housing | |
| 23 | 1***0 | piston | |
| 24 | 1***0 | ring seal | |
| 25 | 5***0 | ring seal | |
| 26 | 1***0 | housing | |
| 27 | 0***4 | Штифт |
