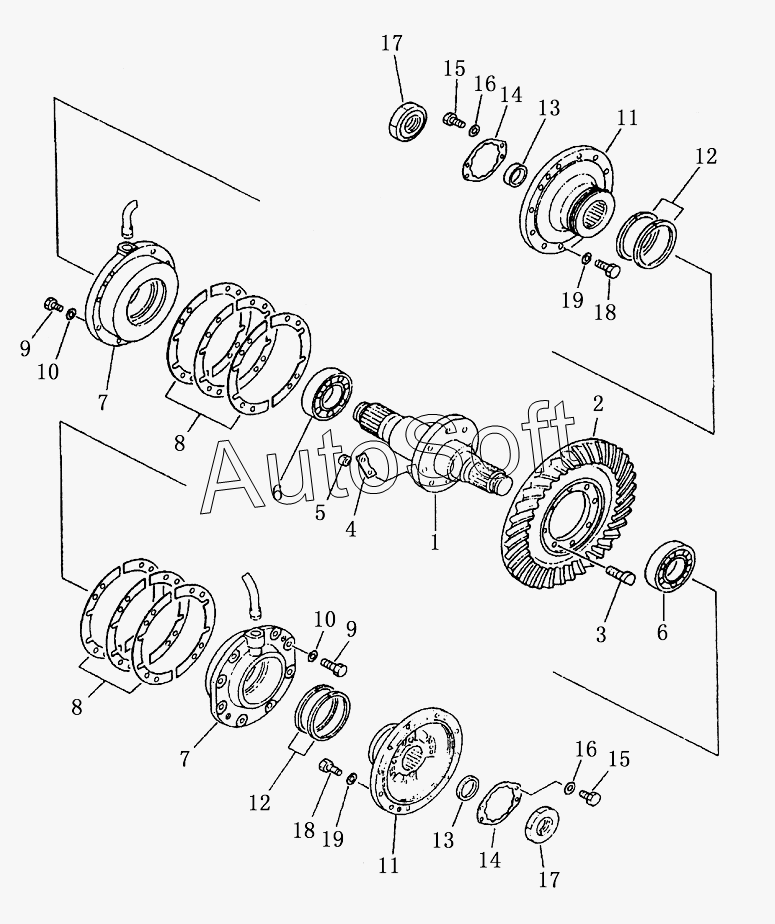

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). BEVEL GEAR AND SHAFT
/30.gif)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 154-22-10001 | 1***1 | Рулевое сцепление | |
| 1 | 1***4 | Вал | |
| 2 | 1***1 | gear bevel | |
| 3 | 1***0 | Болт | |
| 4 | 1***0 | Замковая шайба | |
| 5 | 0***5 | Гайка | |
| 6 | 1***1 | Конический шариковый подшипник | |
| 7 | 1***1 | Гнездо подшипника | |
| 8 | 1***1 | shim assy | |
| 9 | 0***5 | Болт | |
| 10 | 0***5 | Уплотнительная шайба | |
| 11 | 1***0 | Корпус | |
| 12 | 1***0 | Герметичное кольцо | |
| 13 | 1***1 | Уплотнительная прокладка | |
| 14 | 1***0 | Замковая пластина | |
| 15 | 0***5 | Болт | |
| 16 | 0***2 | Шайба | |
| 17 | 1***1 | Гайка | |
| 18 | 0***5 | Болт | |
| 19 | 0***5 | Шайба |
