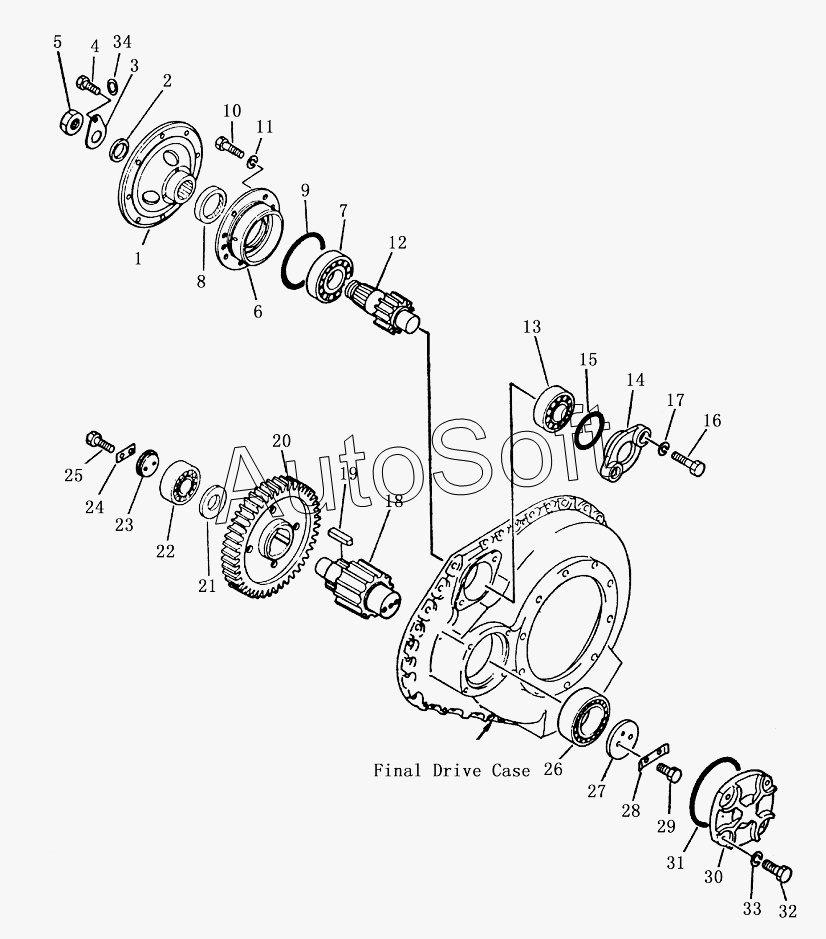

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). FINAL DRIVE CASE AND GEAR (1/2)
/35.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Фланец | |
| 2 | 1***2 | Шайба | |
| 3 | 1***0 | Замковая прокладка | |
| 4 | 0***5 | Болт | |
| 5 | 1***1 | Гайка | |
| 6 | 1***2 | Гнездо подшипника | |
| 7 | 1***0 | Шариковый подшипник | |
| 8 | 0***0 | Сальник | |
| 9 | 0***5 | Кольцо | |
| 10 | 0***0 | Болт | |
| 11 | 0***5 | Шайба | |
| 12 | 1***7 | Маленькая шестерня (первый разряд) | |
| 13 | 1***0 | Шариковый подшипник | |
| 14 | 1***4 | Крышка | |
| 15 | 0***0 | Кольцо | |
| 16 | 0***0 | Болт | |
| 17 | 0***0 | Рессорная шайба | |
| 18 | 1***7 | Маленькая шестерня | |
| 19 | 1***0 | Запор | |
| 20 | 1***4 | Шестерня (первый разряд) | |
| 21 | 1***1 | Промежуточная пластина | |
| 22 | 1***0 | Шариковый подшипник | |
| 23 | 1***2 | Внутренний зажим | |
| 24 | 1***3 | Внутренняя замковая пластина | |
| 25 | 0***0 | Болт | |
| 26 | 1***0 | Шариковый подшипник | |
| 27 | 1***3 | Внешний зажим | |
| 28 | 1***0 | Внешняя замковая пластина | |
| 29 | 0***0 | Болт | |
| 30 | 1***1 | Крышка | |
| 31 | 0***0 | Кольцо | |
| 32 | 0***0 | Болт | |
| 33 | 0***8 | Шайба | |
| 34 | 0***2 | Шайба |
