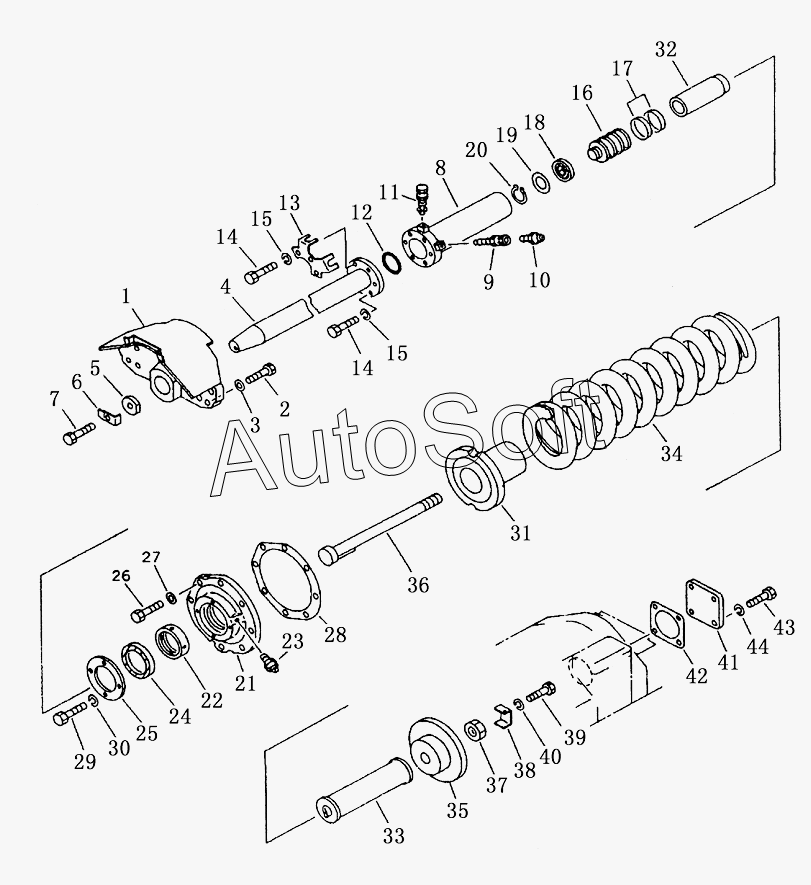

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). RECOIL SPRING
/39.gif)
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Опора | |
| 2 | 0***5 | Болт | |
| 3 | 0***0 | Шайба | |
| 4 | 1***0 | shaft | |
| 4 | 1***0 | shaft | |
| 4 | 1***0 | shaft | |
| 5 | 1***2 | Шайба | |
| 6 | 1***0 | Гидроцилиндр | |
| 7 | 0***0 | Болт | |
| 8 | 1***5 | cylinder | |
| 9 | 0***0 | valve | |
| 10 | 0***0 | Масленка | |
| 11 | 1***0 | Масляная заглушка | |
| 12 | 0***0 | Кольцо | |
| 13 | 1***1 | Оградитель | |
| 14 | 0***0 | Болт | |
| 15 | 0***6 | Рессорная шайба | |
| 16 | 1***1 | Поршень | |
| 17 | 1***0 | Поршневое кольцо | |
| 18 | 1***2 | Сальник | |
| 19 | 1***0 | Кольцо | |
| 20 | 1***0 | Упорное кольцо | |
| 21 | 1***0 | cover | |
| 22 | 1***0 | cover assy | |
| 22 | 1***0 | Втулка | |
| 23 | 0***0 | Масленка | |
| 24 | 0***0 | Сальник | |
| 25 | 1***2 | Упорная пластина | |
| 26 | 0***0 | Болт | |
| 27 | 0***0 | Шайба | |
| 28 | 1***1 | packing | |
| 29 | 0***2 | Болт | |
| 30 | 0***0 | Шайба | |
| 31 | 1***0 | rialto | |
| 32 | 1***0 | pipe | |
| 33 | 1***0 | tube stopped | |
| 34 | 1***0 | spring, recoil | |
| 35 | 1***0 | guide bushing | |
| 36 | 1***0 | shaft | |
| 37 | 0***9 | Гайка | |
| 38 | 1***3 | Замковая прокладка | |
| 39 | 0***0 | Болт | |
| 40 | 0***0 | Шайба | |
| 41 | 1***0 | cover | |
| 42 | 1***2 | packing | |
| 43 | 0***0 | Болт | |
| 44 | 0***6 | Рессорная шайба |
