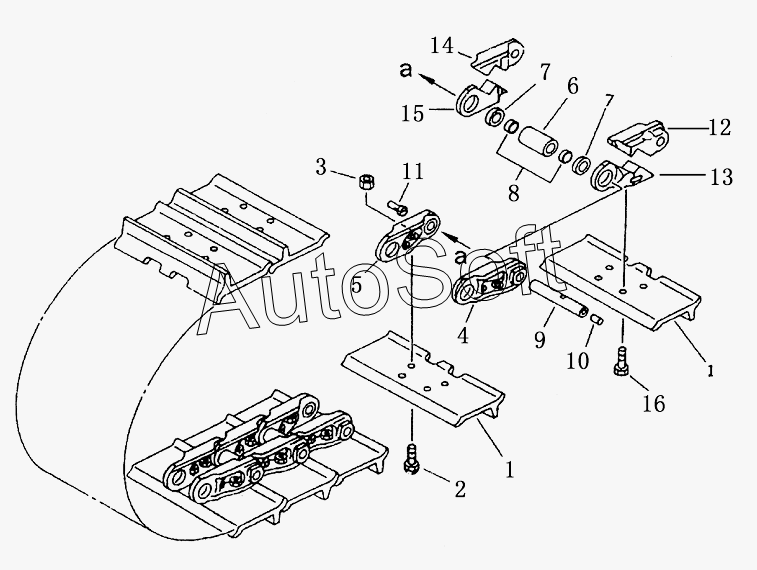

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). TRACK SHOE (LUBRICATE TYPE)
/45.gif)
16
15
14
13
12
11
10
9
8
7
7
6
5
4
3
2
1
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 216RA-00052 | 2***2 | ring | |
| 216RB-39000 | 2***0 | track link assy | |
| 216RB-39156 | 2***6 | track shoe assy | |
| 216RB-39161 | 2***1 | track shoe assy | |
| 216RB-39166 | 2***6 | track shoe assy | |
| 216RB-41000 | 2***0 | track link assy | |
| 216RB-41156 | 2***6 | track shoe assy | |
| 216RB-41161 | 2***1 | track shoe assy | |
| 216RB-41166 | 2***6 | track shoe assy | |
| 1 | 2***6 | shoe track | |
| 1 | 2***1 | shoe track | |
| 1 | 2***6 | shoe track | |
| 1 | 2***6 | shoe track | |
| 1 | 2***1 | shoe track | |
| 1 | 2***6 | shoe track | |
| 2 | 2***2 | bolt, shoe | |
| 3 | 2***1 | nut,shoe | |
| 4 | 2***1 | Link, track, l.h. | |
| 5 | 2***1 | Link, track, r.h. | |
| 6 | 2***1 | bushing | |
| 7 | 2***1 | u-packing | |
| 8 | 2***3 | Ring | |
| 9 | 2***1 | Pin | |
| 10 | 2***4 | Rubber block | |
| 11 | 2***5 | Plug | |
| 12 | 2***2 | link master, L.H.pin side | |
| 13 | 2***3 | link master, L.H.bushing side | |
| 14 | 2***2 | Link master pin side | |
| 15 | 2***3 | Link master bushing side | |
| 16 | 2***3 | Bolt, master |
