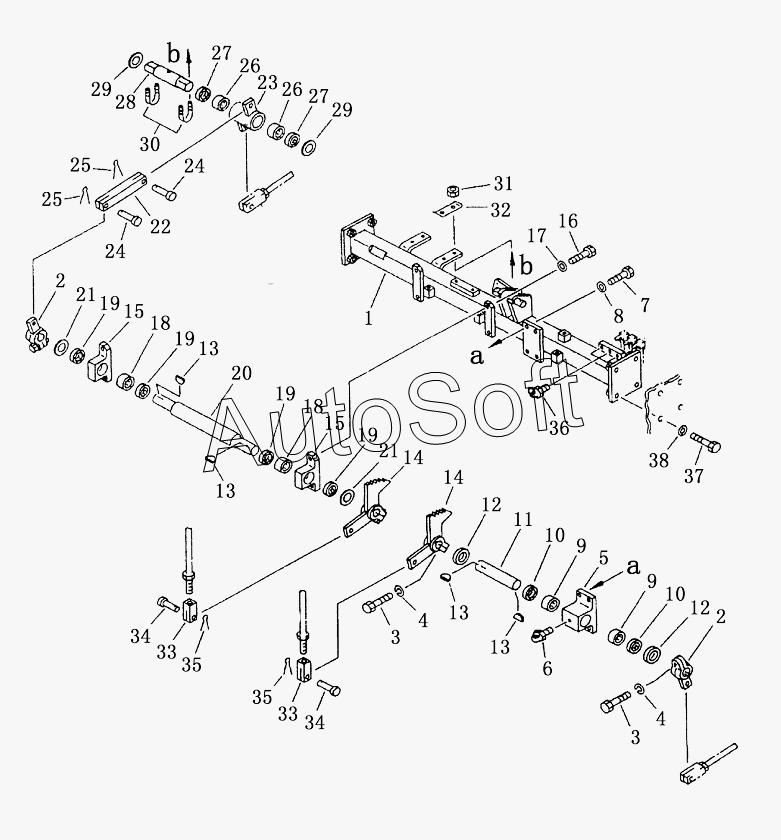

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). STEERING AND BRAKE LINKAGE (1/2)
/53.gif)
30
21
21
22
23
24
24
25
25
26
26
27
27
28
29
29
20
31
32
33
33
34
34
35
35
36
37
38
11
2
2
3
3
4
4
5
6
7
8
9
9
10
10
1
12
12
13
13
13
13
14
14
15
15
16
17
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Опора | |
| 2 | 1***1 | Рычаг | |
| 3 | 0***5 | Болт | |
| 4 | 0***6 | Рессорная шайба | |
| 5 | 1***0 | Опора | |
| 6 | 0***0 | Масленка | |
| 7 | 0***0 | Болт | |
| 8 | 0***2 | Шайба | |
| 9 | 0***0 | Игольчатый подшипник | |
| 10 | 0***4 | Пылеулавливающее кольцо | |
| 11 | 1***0 | Shaft | |
| 12 | 1***0 | Пылеулавливающее кольцо | |
| 13 | 0***2 | Сегментная шпонка | |
| 14 | 1***0 | Рычаг | |
| 15 | 1***0 | Опора | |
| 16 | 0***0 | Болт | |
| 17 | 0***2 | Шайба | |
| 18 | 0***0 | Игольчатый подшипник | |
| 19 | 0***4 | Пылеулавливающее кольцо | |
| 20 | 1***0 | Вал | |
| 21 | 1***0 | Промежуточная прокладка | |
| 22 | 1***0 | Вилка | |
| 23 | 1***0 | Рычаг | |
| 24 | 0***8 | Палец | |
| 25 | 0***2 | Разводной шплинт | |
| 26 | 0***0 | Игольчатый подшипник | |
| 27 | 0***4 | Пылеулавливающее кольцо | |
| 28 | 1***0 | Вал | |
| 29 | 1***0 | Промежуточная прокладка | |
| 30 | 0***2 | Зажим | |
| 31 | 0***8 | Гайка | |
| 32 | 1***0 | Замковая пластина | |
| 33 | 0***6 | Вилка | |
| 34 | 0***8 | Палец | |
| 35 | 0***8 | Разводной шплинт | |
| 36 | 0***0 | Масленка | |
| 37 | 0***0 | Болт | |
| 38 | 0***5 | Шайба |
