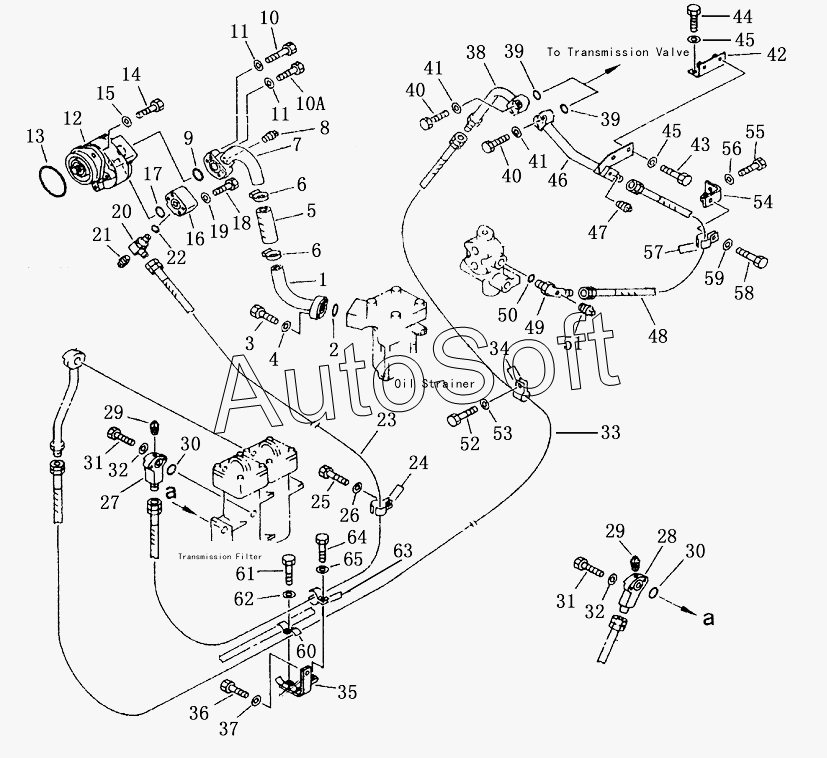

Каталог запасных частей к технике: Shantui SD23 (вариант) (2013). TORQFLOW TRANSMISSION PIPING
/67.gif)
1
2
3
4
5
6
6
7
8
9
10
10A
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
39
40
40
41
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | tube | |
| 10 | 0***0 | Болт | |
| 10A | 0***5 | Болт | |
| 11 | 0***2 | Шайба | |
| 12 | 7***1 | Насос коробки передач | |
| 13 | 0***5 | Кольцо | |
| 14 | 0***5 | Болт | |
| 15 | 0***2 | Шайба | |
| 16 | 1***2 | Штуцерный угольник | |
| 17 | 0***0 | Кольцо | |
| 18 | 0***0 | Болт | |
| 19 | 0***3 | Шайба | |
| 2 | 0***2 | Кольцо | |
| 20 | 0***8 | Elbow | |
| 21 | 0***8 | Заглушка | |
| 22 | 0***4 | Кольцо | |
| 23 | 0***6 | Рукав | |
| 24 | 1***0 | Зажим трубы | |
| 25 | 0***5 | Болт | |
| 26 | 0***2 | Шайба | |
| 27 | 1***1 | Соединительный штуцер | |
| 28 | 1***1 | Соединительный штуцер | |
| 29 | 0***8 | Заглушка | |
| 3 | 0***0 | Болт | |
| 30 | 0***5 | Болт | |
| 31 | 0***5 | Болт | |
| 32 | 0***2 | Шайба | |
| 33 | 0***2 | Рукав | |
| 34 | 1***0 | Зажим трубы | |
| 35 | 1***0 | Опора | |
| 36 | 0***5 | Болт | |
| 37 | 0***2 | Шайба | |
| 38 | 1***0 | tube | |
| 39 | 0***8 | Кольцо | |
| 4 | 0***2 | Шайба | |
| 40 | 0***5 | Болт | |
| 41 | 0***2 | Шайба | |
| 42 | 1***0 | plate | |
| 43 | 0***5 | Болт | |
| 44 | 0***5 | Болт | |
| 45 | 0***2 | Шайба | |
| 46 | 1***1 | tube | |
| 47 | 0***8 | Заглушка | |
| 48 | 0***9 | hose | |
| 49 | 2***0 | flange | |
| 5 | 0***3 | Рукав | |
| 50 | 0***4 | Кольцо | |
| 51 | 0***8 | Заглушка | |
| 52 | 0***0 | Болт | |
| 53 | 0***2 | Шайба | |
| 54 | 1***0 | bracket | |
| 55 | 0***0 | Болт | |
| 56 | 0***5 | Шайба | |
| 57 | 1***0 | clamp | |
| 58 | 0***0 | Болт | |
| 59 | 0***2 | Шайба | |
| 6 | 0***9 | Зажим рукава | |
| 60 | 1***0 | Clamp | |
| 61 | 0***0 | Болт | |
| 62 | 0***2 | Шайба | |
| 63 | 1***0 | Зажим трубы | |
| 64 | 0***0 | Болт | |
| 65 | 0***2 | Шайба | |
| 7 | 1***3 | Труба | |
| 8 | 0***8 | Заглушка | |
| 9 | 0***5 | Болт |
