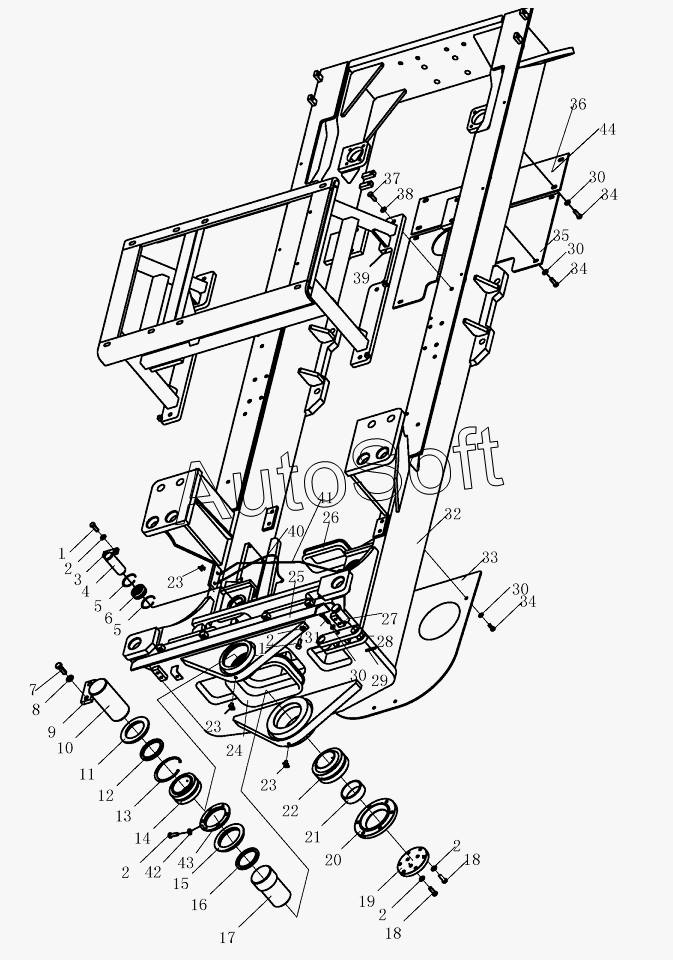

Каталог запасных частей к технике: Shantui SG16-3 (2014). MAIN FRAME
34
34
34
24
25
26
27
28
29
30
30
30
30
31
32
33
23
23
23
35
36
37
38
39
40
41
42
43
44
12
2
2
2
2
2
3
4
5
5
6
7
8
9
10
11
1
1
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Болт | |
| 2 | 0***2 | Шайба | |
| 3 | 0***9 | Перегородка | |
| 4 | 2***5 | Shaft | |
| 5 | 0***0 | Retainer | |
| 6 | G***S | Joint bearing | |
| 7 | 0***0 | Болт | |
| 8 | 0***5 | Шайба | |
| 9 | 0***6 | Замковая прокладка вала | |
| 10 | 2***6 | Shaft | |
| 11 | 2***8 | Cover | |
| 12 | 2***8 | Felt ring | |
| 13 | G***0 | Ring, snap | |
| 14 | G***S | Joint bearing | |
| 15 | 2***3 | Cover | |
| 16 | 2***7 | Felt ring | |
| 17 | 2***9 | Shaft | |
| 18 | 0***0 | Болт | |
| 19 | 2***5 | Cover | |
| 20 | 2***6 | Sleeve | |
| 21 | 2***4 | Cover | |
| 22 | G***S | Joint bearing | |
| 23 | 0***1 | Масленка | |
| 24 | 2***0 | Rubber ring | |
| 25 | 2***1 | Guard plate | |
| 26 | 2***2 | Rubber ring | |
| 27 | 2***9 | Pin | |
| 28 | 2***0 | Plate | |
| 29 | 0***0 | Pin, cotter | |
| 30 | 0***2 | Шайба | |
| 31 | 0***0 | Болт | |
| 32 | 2***0 | Main frame | |
| 33 | 2***0 | Guard plate | |
| 34 | 0***5 | Болт | |
| 35 | 2***4 | Plate | |
| 36 | 2***3 | Plate | |
| 37 | 0***5 | Болт | |
| 38 | 0***5 | Уплотнительная шайба | |
| 39 | 2***0 | Oil tank bracket | |
| 40 | 2***0 | Lubrication pipe | |
| 41 | 2***0 | Lubrication pipe | |
| 42 | 0***5 | Болт | |
| 43 | 2***2 | Plate | |
| 44 | 2***2 | Plate |
