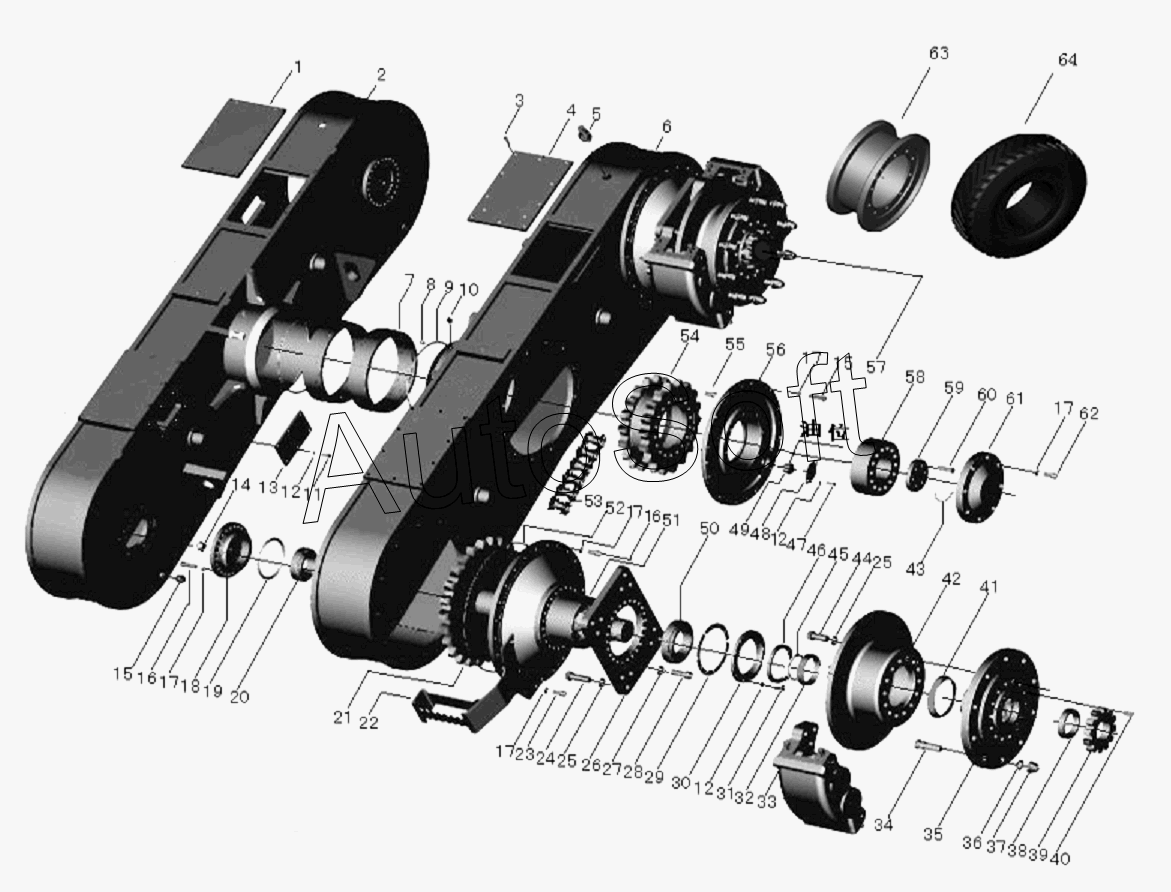

Каталог запасных частей к технике: Shantui SG16-3 (2014). BALANCE BOX
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
15
16
16
17
17
17
17
17
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***L | Plate | |
| 2 | 2***L | Balancing tank, left | |
| 3 | 0***6 | Bolt | |
| 4 | 2***R | Plate | |
| 5 | 2***8 | Breather plug | |
| 6 | 2***R | Balancing tank, right | |
| 7 | 2***3 | Sleeve | |
| 8 | 0***2 | Bolt | |
| 9 | 0***0 | O-ring | |
| 10 | 0***1 | Масленка | |
| 11 | 0***5 | Болт | |
| 12 | 0***2 | Шайба | |
| 13 | 2***8 | Cover | |
| 14 | 2***9 | Plug | |
| 15 | 2***0 | Plug | |
| 16 | 0***5 | Болт | |
| 17 | 0***6 | Шайба | |
| 18 | 2***0 | Cover | |
| 19 | 0***5 | O-ring | |
| 20 | G***3 | Bearing | |
| 21 | 2***1 | Sprocket wheel | |
| 21 | 2***0 | Sprocket wheel | |
| 22 | 2***0 | Ladder | |
| 23 | 0***5 | Болт | |
| 24 | 0***0 | Болт | |
| 25 | 0***2 | Шайба | |
| 26 | 2***6 | Block | |
| 27 | 0***6 | Шайба | |
| 28 | 0***0 | Bolt | |
| 29 | 2***4 | Plug | |
| 30 | 2***1 | Cover | |
| 31 | 0***5 | Болт | |
| 32 | 2***0 | Bushing | |
| 33 | 2***0 | Brake assy | |
| 34 | 2***2 | Bolt | |
| 35 | 2***1 | Hub | |
| 36 | 2***3 | Cushion, spring | |
| 37 | 2***4 | Nut | |
| 38 | 2***2 | Bushing | |
| 39 | 2***3 | Round nut | |
| 40 | 2***4 | Screw | |
| 41 | 2***5 | Dust boot | |
| 42 | 2***6 | Brake plate | |
| 43 | 0***5 | Wire | |
| 44 | 0***0 | Болт | |
| 45 | 2***2 | O-ring | |
| 46 | G***1 | Seal ring | |
| 47 | 0***6 | Болт | |
| 48 | 2***8 | Guard cover | |
| 49 | 2***9 | Oil leveler | |
| 50 | G***8 | Bearing | |
| 51 | 2***5 | Brake drum | |
| 52 | 2***7 | O-ring | |
| 53 | 2***0 | Chain assy | |
| 54 | 2***5 | Sprocket wheel | |
| 55 | 0***5 | Болт | |
| 56 | 2***8 | Cover | |
| 57 | 2***1 | Sprocket wheel | |
| 57 | 2***0 | Sprocket wheel, shaft | |
| 58 | G***C | Bearing | |
| 59 | 2***6 | Cover | |
| 60 | 0***0 | Bolt | |
| 61 | 2***7 | Cover | |
| 62 | 0***0 | Bolt | |
| 63 | 2***0 | Rim assy | |
| 64 | 2***0 | Tyres assy |
