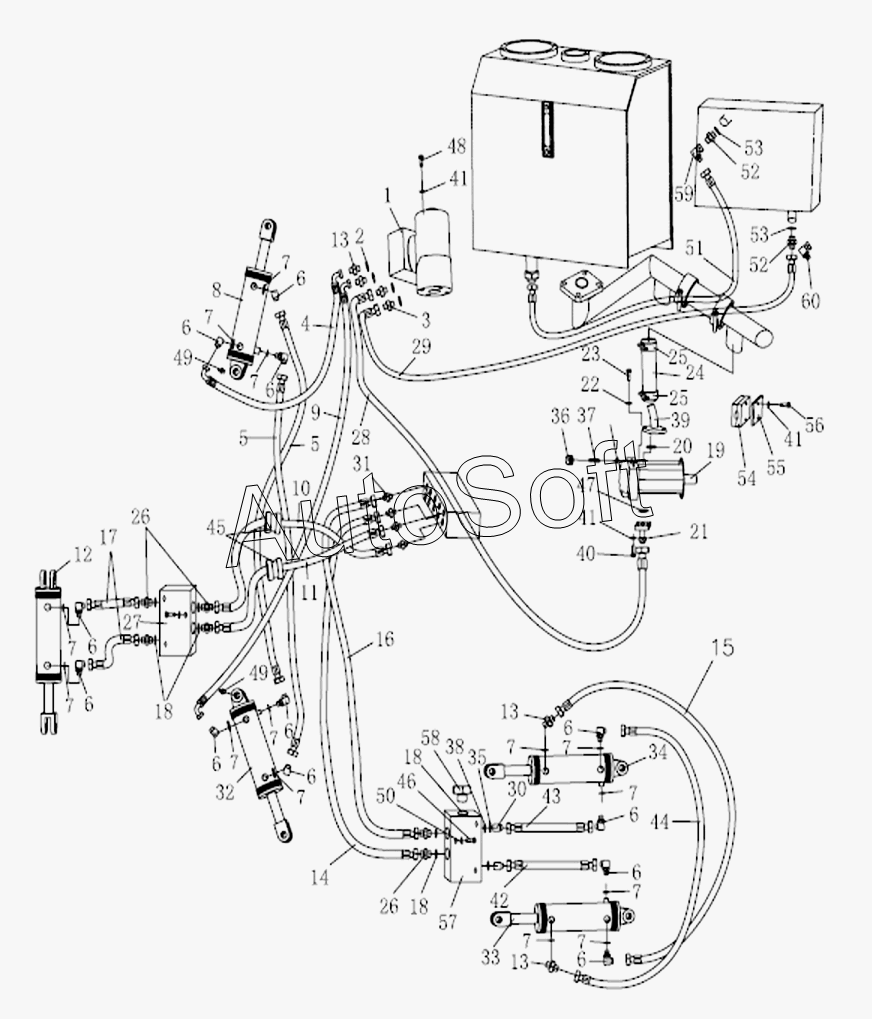

Каталог запасных частей к технике: Shantui SG16-3 (2014). STEERING AND TILT PIPING ASSY
46
32
33
34
35
36
37
38
39
40
41
41
41
42
43
44
45
31
47
48
49
49
50
51
52
52
53
53
54
55
56
57
58
59
60
16
2
3
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
10
11
12
13
13
13
14
15
1
17
18
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Redirector assy | |
| 2 | 0***8 | Gasket | |
| 3 | 2***3 | Nipple | |
| 4 | 2***0 | Hose | |
| 5 | 2***0 | Hose | |
| 6 | 2***0 | Elbow | |
| 7 | 0***4 | O-ring | |
| 8 | 2***0 | Steering oil cylinder assy | |
| 9 | 2***0 | Hose | |
| 10 | 2***0 | Hose | |
| 11 | 2***0 | Hose | |
| 12 | 2***0 | Tilt oil cylinder assy | |
| 13 | 2***1 | Nipple | |
| 14 | 2***0 | Hose | |
| 15 | 2***0 | Hose | |
| 16 | 2***0 | Hose | |
| 17 | 2***0 | Hose | |
| 18 | 0***5 | Gasket | |
| 19 | 2***0 | Pump | |
| 20 | 0***2 | Кольцо | |
| 21 | 2***0 | Oil tube | |
| 22 | 0***2 | Шайба | |
| 23 | 0***0 | Болт | |
| 24 | 0***1 | Hose | |
| 25 | 0***9 | Зажим | |
| 26 | 2***5 | Nipple | |
| 27 | 2***0 | Hydraulic lock | |
| 28 | 2***0 | Hose | |
| 29 | 2***0 | Hose | |
| 30 | 2***0 | Elbow | |
| 31 | 2***0 | Nipple | |
| 32 | 2***0 | Steering oil cylinder assy | |
| 33 | 2***0 | Turning oil cylinder | |
| 34 | 2***0 | Turning oil cylinder | |
| 35 | 2***2 | Washer | |
| 36 | 0***1 | Nut | |
| 37 | 0***5 | Stud | |
| 38 | 0***3 | O-ring | |
| 39 | 2***0 | Oil tube | |
| 40 | 0***0 | Болт | |
| 41 | 0***2 | Шайба | |
| 42 | 2***0 | Hose | |
| 43 | 2***0 | Hose | |
| 44 | 2***0 | Hose | |
| 45 | 2***1 | Ring tube | |
| 46 | 0***5 | Болт | |
| 47 | 0***6 | O-ring | |
| 48 | 0***0 | Болт | |
| 49 | 0***1 | Масленка | |
| 50 | 0***3 | Шайба | |
| 51 | 2***0 | Hose | |
| 52 | 2***6 | Nipple | |
| 53 | 0***8 | Gasket | |
| 54 | 2***5 | Rubber plate | |
| 55 | 2***4 | Plate | |
| 56 | 0***5 | Болт | |
| 57 | 2***8 | Valve block | |
| 58 | 2***9 | Plug | |
| 59 | 2***0 | Nipple | |
| 60 | 2***0 | Nipple |
