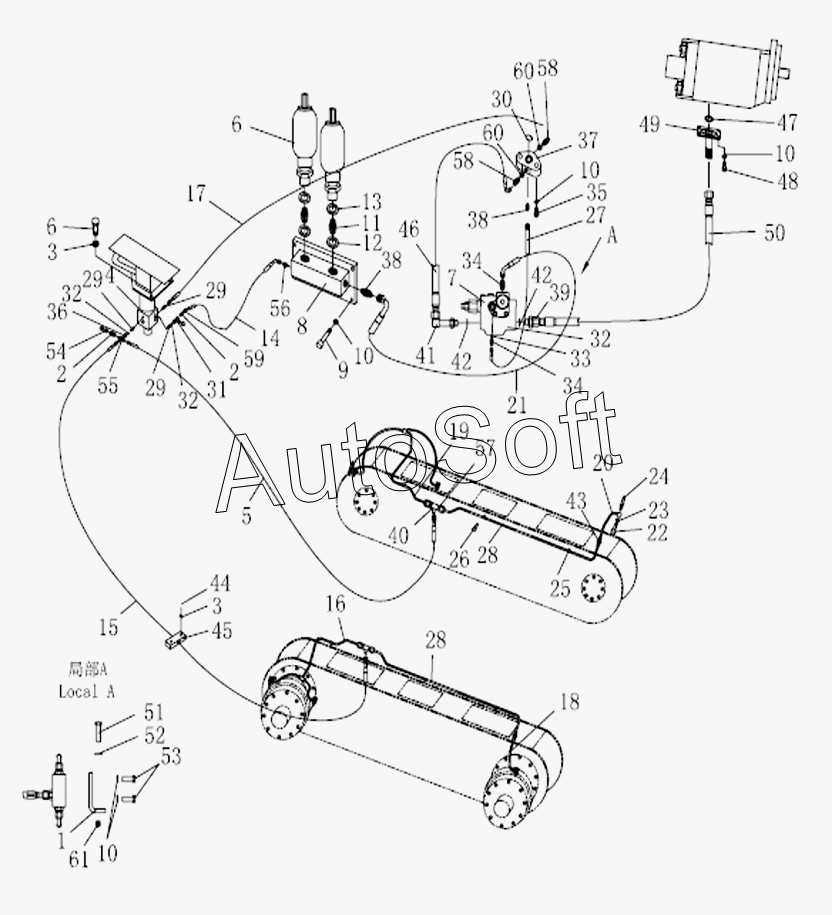

Каталог запасных частей к технике: Shantui SG16-3 (2014). TRAVELING BRAKE PIPING SYSTEM
47
32
32
32
33
34
34
35
36
37
38
38
39
40
41
42
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
58
59
60
60
61
16
2
2
3
3
4
5
6
6
7
8
9
10
10
10
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Plate | |
| 2 | 2***9 | Nipple | |
| 3 | 0***3 | Шайба | |
| 4 | 2***0 | Brake valve assy | |
| 5 | 2***0 | Hose | |
| 6 | 2***0 | Accumulator | |
| 7 | 2***0 | Valve | |
| 8 | 2***0 | Bracket | |
| 9 | 0***0 | Болт | |
| 10 | 0***2 | Шайба | |
| 11 | 2***1 | Nipple | |
| 12 | 0***0 | Gasket | |
| 13 | 0***5 | Gasket | |
| 14 | 2***0 | Hose | |
| 15 | 2***0 | Hose | |
| 16 | 2***0 | Tube | |
| 17 | 2***0 | Hose | |
| 18 | 2***0 | Tube | |
| 19 | 2***0 | Tube | |
| 20 | 2***0 | Tube | |
| 21 | 2***0 | Hose | |
| 22 | 2***5 | Bolt | |
| 23 | 2***4 | Pad | |
| 24 | 2***3 | Plug | |
| 25 | 2***7 | Clip | |
| 26 | 0***0 | Bolt | |
| 27 | 2***0 | Hose | |
| 28 | 2***0 | Tube | |
| 29 | 2***7 | Nipple | |
| 30 | 0***5 | Кольцо | |
| 31 | 2***0 | Nipple | |
| 32 | 2***8 | O-ring | |
| 33 | 2***2 | O-ring | |
| 34 | 2***1 | Nipple | |
| 35 | 0***5 | Шайба | |
| 36 | 2***6 | Nipple | |
| 37 | 2***3 | Seat | |
| 38 | 2***0 | Nipple | |
| 39 | 2***7 | Nipple | |
| 40 | 2***0 | Nipple | |
| 41 | 2***0 | Elbow | |
| 42 | 2***8 | O-ring | |
| 43 | 2***0 | Nipple | |
| 44 | 0***6 | Болт | |
| 45 | 0***8 | Clip | |
| 46 | 2***0 | Hose | |
| 47 | 0***6 | O-ring | |
| 48 | 0***5 | Болт | |
| 49 | 2***0 | Oil tube | |
| 50 | 2***0 | Hose | |
| 51 | 0***0 | Болт | |
| 52 | 0***2 | Шайба | |
| 53 | 0***8 | Bolt | |
| 54 | 2***5 | Gasket | |
| 55 | 2***4 | Joint | |
| 56 | 2***0 | Tee joint | |
| 57 | 0***8 | Nut | |
| 58 | 2***0 | Elbow | |
| 59 | 2***0 | Nipple | |
| 60 | 0***3 | O-ring | |
| 61 | 0***0 | Гайка |
