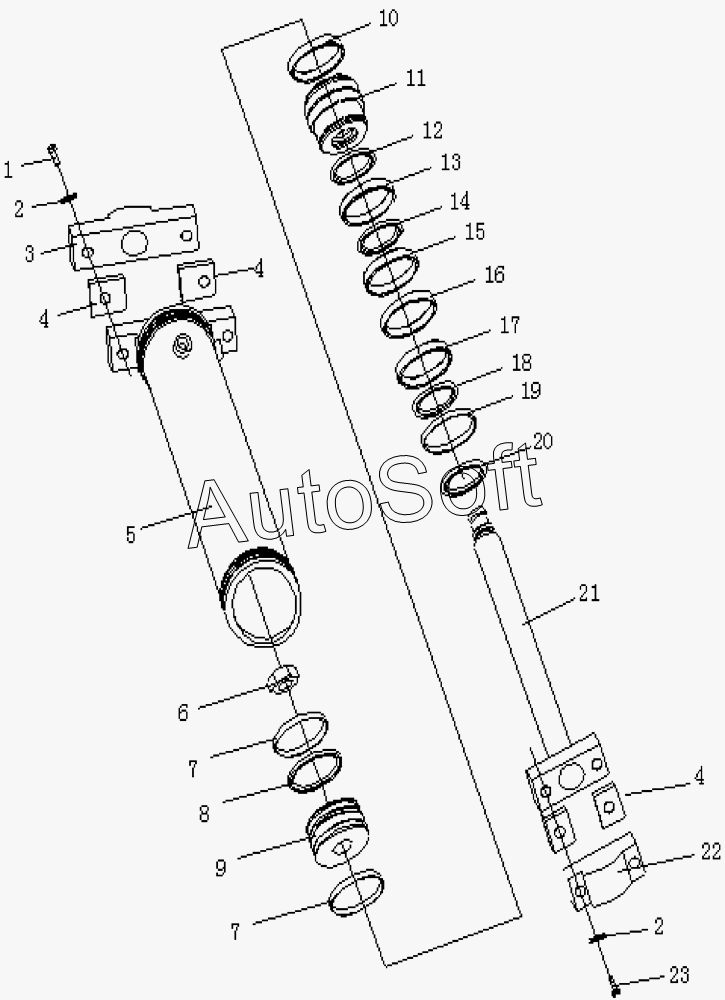

Каталог запасных частей к технике: Shantui SG16-3 (2014). BLADE TILT OIL CYLINDER ASSY
1
2
2
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Bolt | |
| 2 | 0***0 | Шайба | |
| 3 | 2***1 | Cover | |
| 4 | 2***2 | Shim | |
| 5 | 2***0 | Cylinder drum | |
| 6 | 0***3 | Nut | |
| 7 | 2***8 | Support ring | |
| 8 | 2***0 | Glyd ring | |
| 9 | 2***3 | Piston | |
| 10 | 0***5 | O-ring | |
| 11 | 2***4 | Cylinder head | |
| 12 | 0***5 | O-ring | |
| 13 | 0***6 | Guard ring | |
| 14 | 2***0 | Bushing | |
| 15 | 2***7 | Step seal | |
| 16 | 2***0 | Ky-ring | |
| 17 | 2***0 | Bushing | |
| 18 | 0***0 | O-ring | |
| 19 | 2***6 | Ring, dust | |
| 20 | 0***9 | Retainer | |
| 21 | 2***0 | Rod | |
| 22 | 2***5 | Cover | |
| 23 | 0***5 | Bolt |
