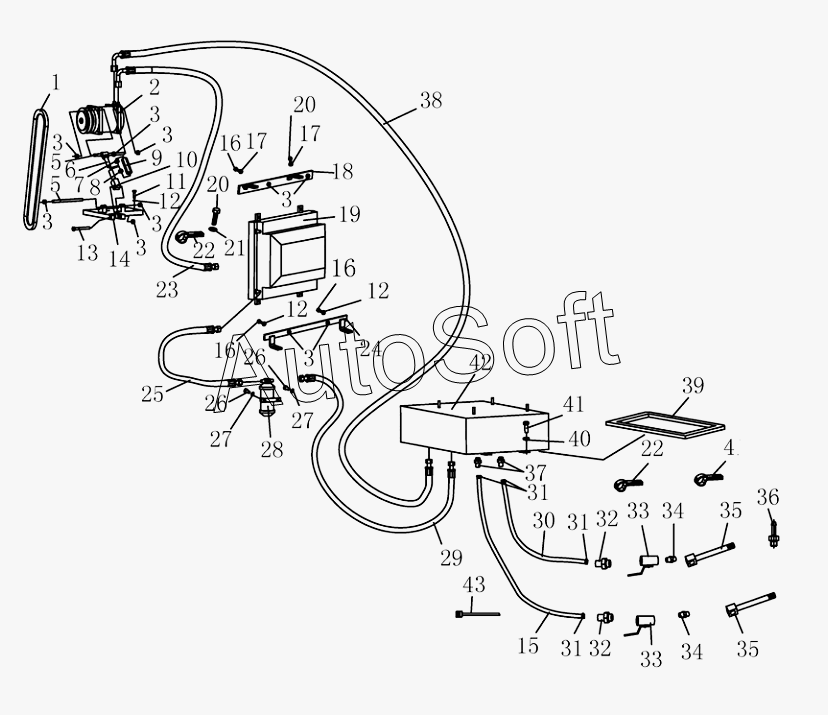

Каталог запасных частей к технике: Shantui SG18-3 (2014). AIR CONDITIONER ASSY
33
33
23
24
25
26
26
27
27
28
29
30
31
31
31
32
32
22
22
34
34
35
35
36
37
38
39
40
41
42
43
12
12
12
2
3
3
3
3
3
3
3
3
4
5
5
6
7
8
9
10
11
1
13
14
15
16
16
16
17
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Belt | |
| 2 | 2***0 | Compressor | |
| 3 | 0***8 | Гайка | |
| 4 | 0***8 | Clip | |
| 5 | 2***2 | Cable | |
| 6 | 2***0 | Hose | |
| 7 | 2***7 | Nut | |
| 8 | 2***8 | Nut | |
| 9 | 2***3 | Hose | |
| 10 | 2***4 | Shank | |
| 11 | 0***0 | Болт | |
| 12 | 0***3 | Шайба | |
| 13 | 0***5 | Болт | |
| 14 | 2***0 | Bracket | |
| 15 | 2***2 | Hot water pipe | |
| 16 | 0***5 | Болт | |
| 17 | 0***2 | Шайба | |
| 18 | 2***0 | Upper bracket | |
| 19 | 2***0 | Condenser assy | |
| 20 | 0***0 | Болт | |
| 21 | 0***6 | Шайба | |
| 22 | 0***0 | Clip | |
| 23 | 2***0 | Hose | |
| 24 | 2***0 | Nether bracket | |
| 25 | 2***0 | Hose | |
| 26 | 0***0 | Bolt | |
| 27 | 0***0 | Washer | |
| 28 | 2***0 | Tin | |
| 29 | 2***0 | Hose | |
| 30 | 2***3 | Hose | |
| 31 | 0***9 | Зажим | |
| 32 | 2***2 | Nipple | |
| 33 | 0***0 | Клапан | |
| 34 | 0***0 | Nipple | |
| 35 | 2***0 | Nipple | |
| 36 | 2***0 | Nipple | |
| 37 | 2***0 | Nipple | |
| 38 | 2***0 | Hose | |
| 39 | 2***4 | Sponge | |
| 40 | 0***2 | Шайба | |
| 41 | 0***0 | Болт | |
| 42 | 2***0 | Evaporator assy | |
| 43 | 0***4 | Clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
