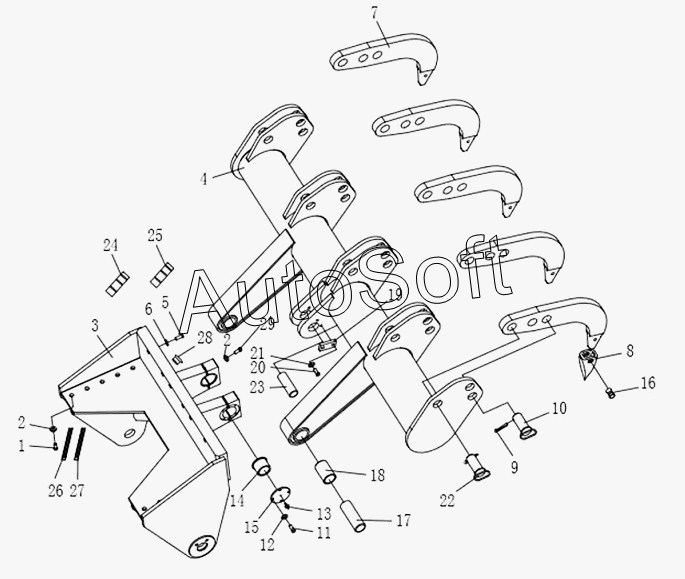

Каталог запасных частей к технике: Shantui SG18-3 (2014). RIPPER ASSY
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Болт | |
| 2 | 0***0 | Шайба | |
| 3 | 2***0 | Seat frame | |
| 4 | 2***0 | Bracket | |
| 5 | 0***0 | Bolt | |
| 6 | 0***5 | Шайба | |
| 7 | 2***1 | Harrow bar | |
| 8 | 2***4 | Tooth tip | |
| 9 | 0***5 | Pin, cotter | |
| 10 | 4***0 | Pin | |
| 11 | 0***6 | Болт | |
| 12 | 0***3 | Шайба | |
| 13 | 0***1 | Масленка | |
| 14 | 2***0 | Copper sheathing | |
| 15 | 2***9 | Cover | |
| 16 | 0***5 | Pin | |
| 17 | 2***7 | Pin shaft | |
| 18 | 2***6 | Sleeve | |
| 19 | 0***4 | Перегородка | |
| 20 | 0***5 | Болт | |
| 21 | 0***5 | Уплотнительная шайба | |
| 22 | 2***0 | Pin | |
| 23 | 2***8 | Pin shaft | |
| 24 | 2***2 | Shim | |
| 25 | 2***3 | Shim | |
| 26 | 2***4 | Shim | |
| 27 | 2***5 | Shim | |
| 28 | 0***8 | Plug, dustproof | |
| 29 | 0***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
