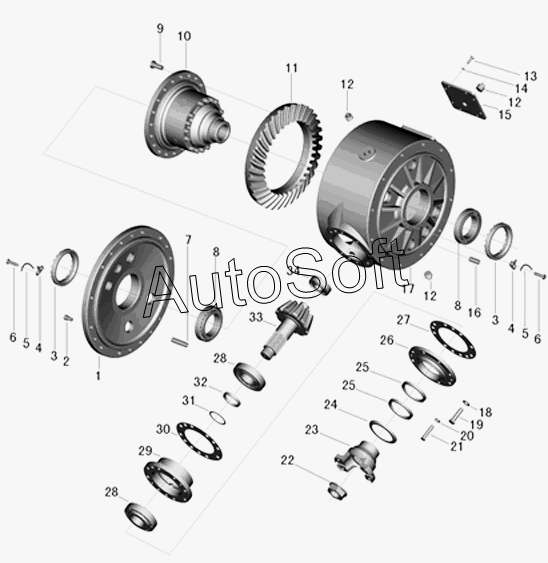

Каталог запасных частей к технике: Shantui SG18-3 (2014). REAR AXLE
1
2
3
3
4
4
5
5
6
6
7
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Case cover | |
| 2 | G***0 | Bolt | |
| 3 | 2***2 | Not | |
| 4 | 2***3 | Lock blade | |
| 5 | G***4 | Steel wire | |
| 6 | G***8 | Bolt | |
| 7 | G***0 | Cylindical pin | |
| 8 | G***4 | Bearing | |
| 9 | G***0 | Bolt | |
| 10 | 2***0 | Differential assy | |
| 11 | 2***4 | Disc gear | |
| 12 | 4***3 | Plug | |
| 13 | G***0 | Bolt | |
| 14 | G***7 | Washer | |
| 15 | 2***5 | Cover, rear | |
| 16 | G***0 | Pin | |
| 17 | 2***7 | Main drive case | |
| 18 | G***7 | Washer | |
| 19 | G***0 | Bolt | |
| 20 | G***7 | Washer | |
| 21 | G***0 | Bolt | |
| 22 | 2***8 | Locking nut | |
| 23 | 2***6 | Input flange | |
| 24 | 2***7 | Cover, dust | |
| 25 | G***8 | Washer | |
| 26 | 2***9 | Seal cap | |
| 27 | 2***0 | Gasket | |
| 28 | G***4 | Bearing | |
| 29 | 2***1 | Bearing sleeve | |
| 30 | 2***2 | Spacer | |
| 31 | 2***3 | Spacer | |
| 32 | 2***4 | Sleeve | |
| 33 | 2***5 | Bevel gear | |
| 34 | G***4 | Bearing |
