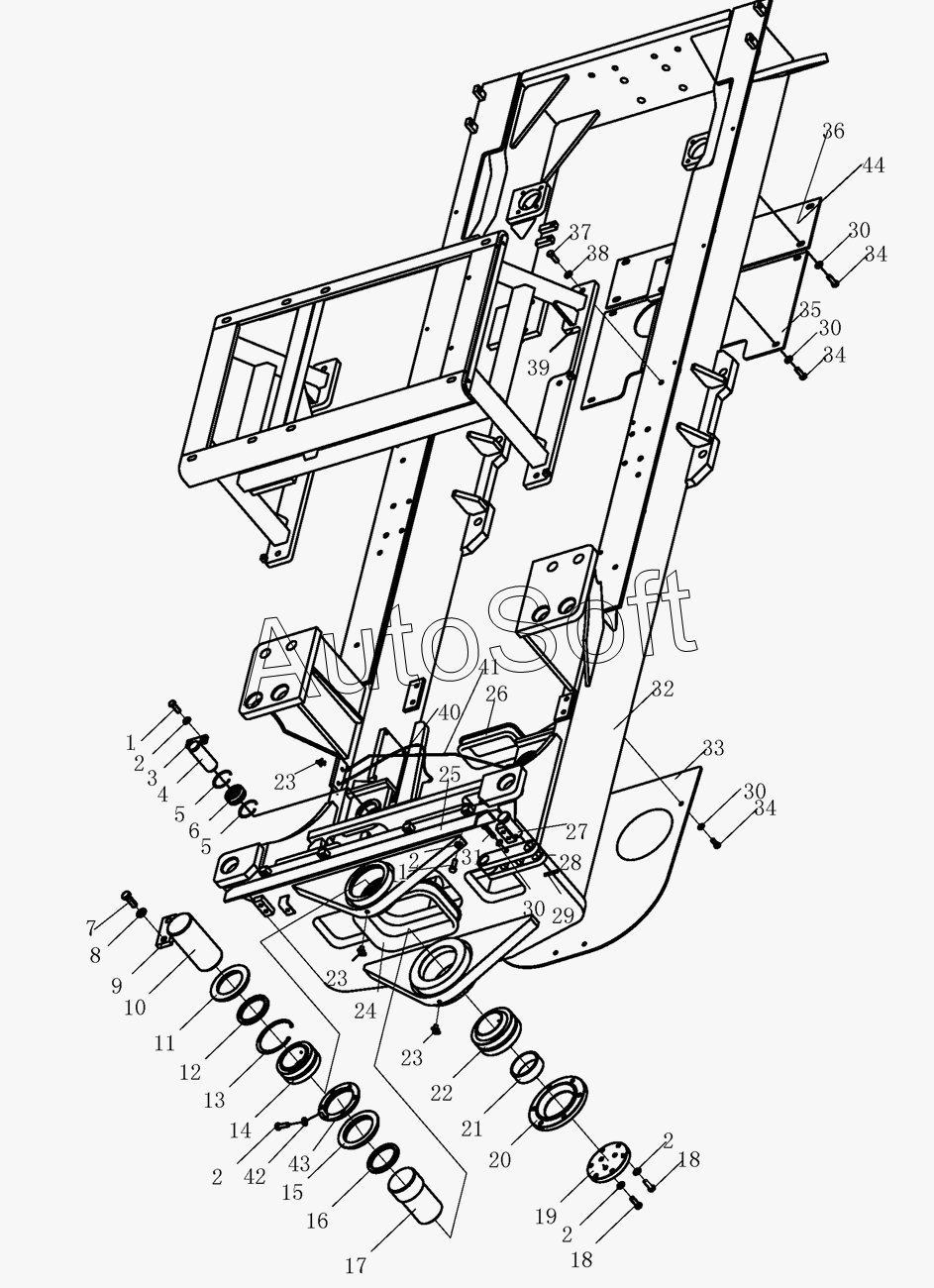

Каталог запасных частей к технике: Shantui SG18-3 (2014). MAIN FRAME
1
1
2
2
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
30
30
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Болт | |
| 2 | 0***2 | Шайба | |
| 3 | 0***9 | Перегородка | |
| 4 | 2***5 | Shaft | |
| 5 | 0***0 | Retainer | |
| 6 | G***S | Joint bearing | |
| 7 | 0***0 | Болт | |
| 8 | 0***5 | Шайба | |
| 9 | 0***6 | Замковая прокладка вала | |
| 10 | 2***6 | Shaft | |
| 11 | 2***8 | Cover | |
| 12 | 2***8 | Felt ring | |
| 13 | G***0 | Ring, snap | |
| 14 | G***S | Joint bearing | |
| 15 | 2***3 | Cover | |
| 16 | 2***7 | Felt ring | |
| 17 | 2***9 | Shaft | |
| 18 | 0***0 | Болт | |
| 19 | 2***5 | Cover | |
| 20 | 2***6 | Sleeve | |
| 21 | 2***4 | Cover | |
| 22 | G***S | Joint bearing | |
| 23 | 0***1 | Масленка | |
| 24 | 2***0 | Rubber ring | |
| 25 | 2***1 | Guard plate | |
| 26 | 2***2 | Rubber ring | |
| 27 | 2***9 | Pin | |
| 28 | 2***0 | Plate | |
| 29 | 0***0 | Pin, cotter | |
| 30 | 0***2 | Шайба | |
| 31 | 0***0 | Болт | |
| 32 | 2***0 | Main frame | |
| 33 | 2***0 | Guard plate | |
| 34 | 0***5 | Болт | |
| 35 | 2***4 | Plate | |
| 36 | 2***3 | Plate | |
| 37 | 0***5 | Болт | |
| 38 | 0***5 | Уплотнительная шайба | |
| 39 | 2***0 | Oil tank bracket | |
| 40 | 2***0 | Lubrication pipe | |
| 41 | 2***0 | Lubrication pipe | |
| 42 | 0***5 | Болт | |
| 43 | 2***2 | Plate | |
| 44 | 2***2 | Plate |
