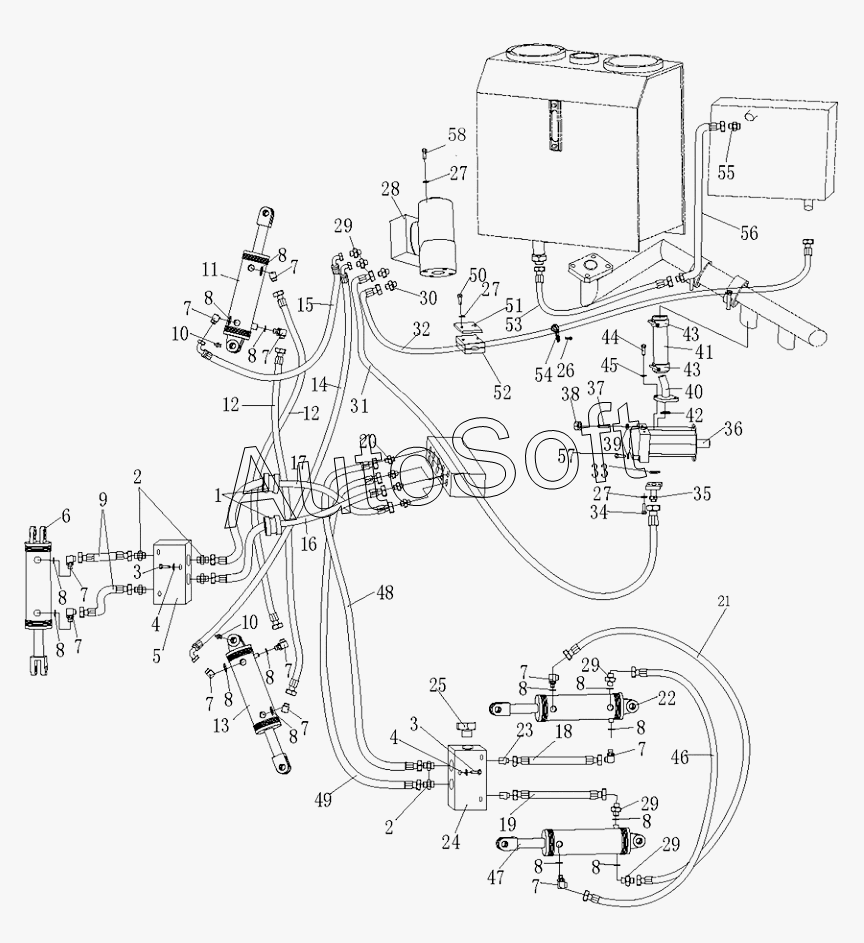

Каталог запасных частей к технике: Shantui SG18-3 (2014). Steering and tilting lines (without bypass valve)
45
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
2
3
3
4
4
5
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
10
11
12
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Ring tube | |
| 2 | 0***0 | Nipple | |
| 3 | 0***5 | Болт | |
| 4 | 0***3 | Шайба | |
| 5 | 2***0 | Hydraulic lock | |
| 6 | 2***0 | Tilt oil cylinder assy | |
| 7 | 2***0 | Elbow | |
| 8 | 0***4 | O-ring | |
| 9 | 2***0 | Hose | |
| 10 | 0***1 | Масленка | |
| 11 | 2***0 | Steering oil cylinder assy | |
| 12 | 2***0 | Hose | |
| 13 | 2***0 | Steering oil cylinder assy | |
| 14 | 2***0 | Hose | |
| 15 | 2***0 | Hose | |
| 16 | 2***0 | Hose | |
| 17 | 2***0 | Hose | |
| 18 | 2***0 | Hose | |
| 19 | 2***0 | Hose | |
| 20 | 2***0 | Nipple | |
| 21 | 2***0 | Hose | |
| 22 | 2***0 | Turning oil cylinder | |
| 23 | 2***0 | Elbow | |
| 24 | 2***8 | Valve block | |
| 25 | 0***0 | Plug | |
| 26 | 0***0 | Болт | |
| 27 | 0***2 | Шайба | |
| 28 | 2***0 | Redirector assy | |
| 29 | 2***1 | Nipple | |
| 30 | 2***3 | Nipple | |
| 31 | 2***0 | Hose | |
| 32 | 2***0 | Hose | |
| 33 | 0***6 | O-ring | |
| 34 | 0***0 | Болт | |
| 35 | 2***0 | Oil tube | |
| 36 | 2***0 | Pump | |
| 37 | 0***5 | Stud | |
| 38 | 0***1 | Nut | |
| 39 | 0***5 | Уплотнительная шайба | |
| 40 | 2***0 | Oil tube | |
| 41 | 0***1 | Hose | |
| 42 | 0***2 | Кольцо | |
| 43 | 0***9 | Зажим | |
| 44 | 0***0 | Болт | |
| 45 | 0***2 | Шайба | |
| 46 | 2***0 | Hose | |
| 47 | 2***0 | Turning oil cylinder | |
| 48 | 2***0 | Hose | |
| 49 | 2***0 | Hose | |
| 50 | 0***5 | Болт | |
| 51 | 2***4 | Plate | |
| 52 | 2***4 | Plate | |
| 53 | 2***0 | Hose | |
| 54 | 0***4 | Clip | |
| 55 | 2***6 | Nipple | |
| 56 | 2***0 | Tube | |
| 57 | 0***5 | Болт | |
| 58 | 0***5 | Болт |
