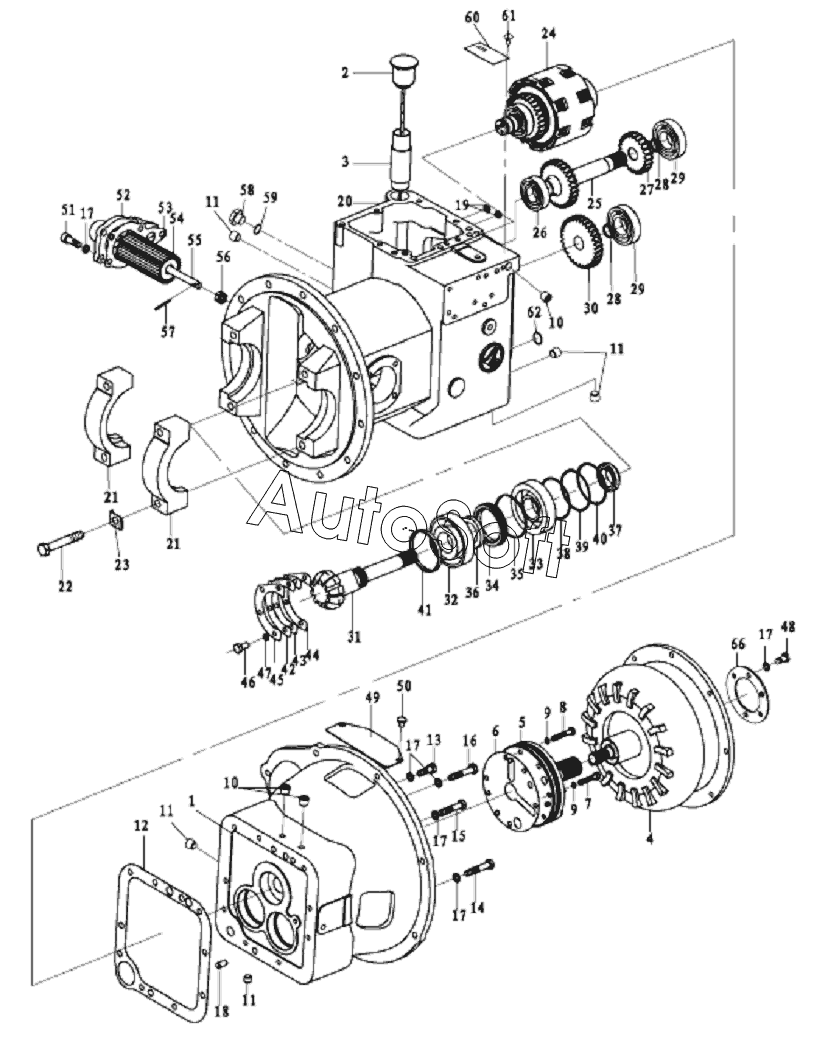

Каталог запасных частей к технике: Shantui Погрузчик SF15, SF18 (2010). TORQUE CONVERTER TRANSMISSION ASSY (2/5)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
11
12
13
14
15
16
17
17
17
17
17
18
19
20
21
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Y***1 | casingtorque converter | |
| 2 | Y***9 | filler cap | |
| 3 | Y***9 | tube | |
| 4 | Y***D | torque converter | |
| 5 | Y***6 | oil pump ass’y | |
| 6 | Y***0 | gasket | |
| 7 | Y***0 | bolt | |
| 8 | Y***1 | bolt | |
| 9 | 8***7 | sealing washer ass’y | |
| 10 | Y***3 | plug | |
| 11 | Y***4 | plug | |
| 12 | Y***8 | washer | |
| 13 | G***0 | bolt | |
| 14 | G***0 | bolt | |
| 15 | G***5 | bolt | |
| 16 | G***5 | bolt | |
| 17 | G***0 | spring washer | |
| 18 | G***0 | pin | |
| 19 | G***6 | O-ring | |
| 20 | Y***8 | casing | |
| 21 | Y***2 | bearing seat | |
| 22 | Y***9 | bolt | |
| 23 | Y***3 | shim | |
| 24 | Y***1 | clutch ass’y | |
| 25 | Y***5 | shaft | |
| 26 | 6***4 | deep groove ball bearing | |
| 27 | Y***7 | gear | |
| 28 | G***2 | spring ring | |
| 29 | 6***4 | deep groove ball bearing | |
| 30 | Y***6 | out-gear | |
| 31 | Y***1 | out-shaft | |
| 32 | 3***4 | tapered roller bearing | |
| 33 | 3***4 | tapered roller bearing | |
| 34 | Y***3 | oil-seal cage | |
| 35 | G***6 | O-ring | |
| 36 | 1***1 | Oil-seal | |
| 37 | Y***4 | nut | |
| 38 | Y***9 | washer | |
| 39 | Y***9 | washer | |
| 40 | Y***9 | washer | |
| 41 | G***0 | spring washer | |
| 42 | Y***2 | washer | |
| 43 | Y***2 | washer | |
| 44 | Y***2 | washer | |
| 45 | Y***1 | bearing blade | |
| 46 | G***0 | bolt | |
| 47 | G***8 | spring washer | |
| 48 | G***0 | bolt | |
| 49 | Y***2 | cover | |
| 50 | G***0 | screw | |
| 51 | G***0 | screw | |
| 52 | Y***3 | oil filler seat | |
| 53 | Y***4 | paper washer | |
| 54 | Y***4 | filer ass’y | |
| 55 | Y***5 | rod screw | |
| 56 | G***2 | nut | |
| 57 | G***0 | pin | |
| 58 | Y***3 | seal | |
| 59 | 1***7 | sealing washer ass’y | |
| 60 | Y***9 | plate | |
| 61 | G***5 | plate rivet | |
| 62 | G***6 | O-ring | |
| 66 | Y***1 | washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
