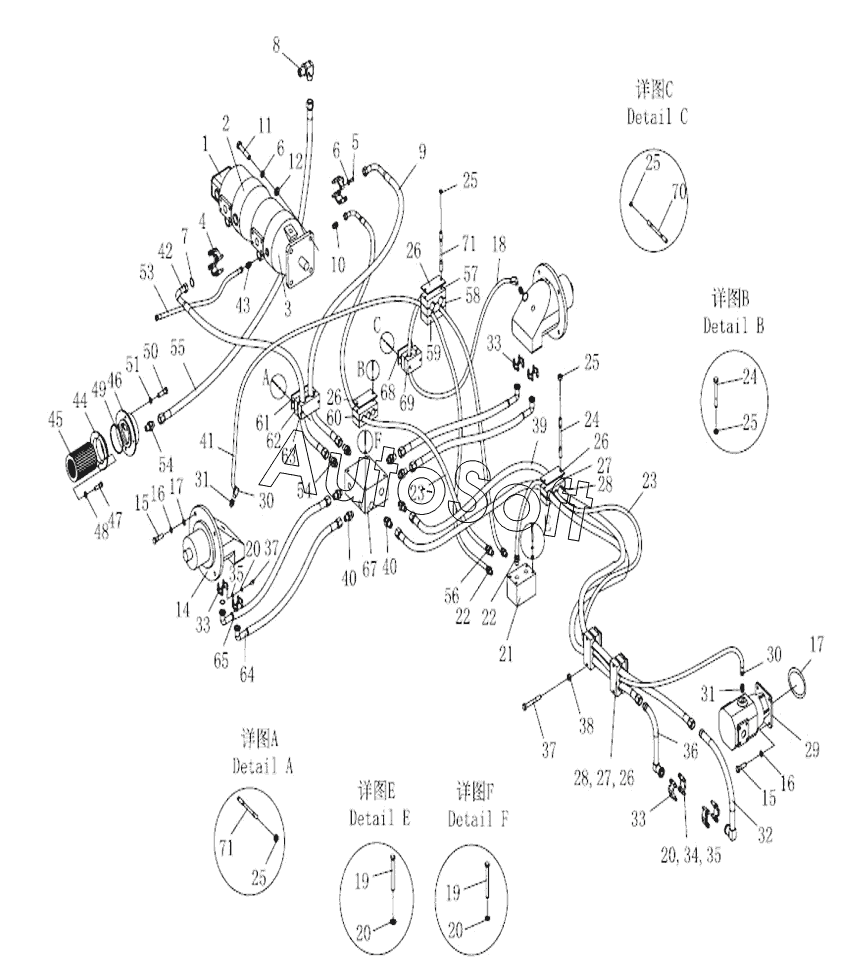

Каталог запасных частей к технике: Shantui Каток SR16 (2014). WALKING HYDRAULING SYSTEM
1
2
3
4
5
6
6
7
8
9
10
11
12
14
15
15
16
16
17
17
18
19
19
20
20
20
20
21
22
22
23
23
24
24
25
25
25
25
25
26
26
26
26
27
27
28
28
29
30
30
31
31
32
33
33
33
34
35
35
36
37
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
53
54
54
55
56
57
58
59
60
61
62
63
64
65
67
68
69
70
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Traction pump | |
| 2 | 2***0 | Vibration pump | |
| 3 | 2***0 | Steering pump | |
| 4 | 2***1 | Flange | |
| 5 | 0***4 | Bolt | |
| 6 | 0***2 | Шайба | |
| 7 | 0***2 | Кольцо | |
| 8 | 2***0 | Nipple | |
| 9 | 2***0 | Hoseassy | |
| 10 | 2***0 | Nipple | |
| 11 | 0***5 | Болт | |
| 12 | 0***5 | O-ring | |
| 13 | 2***0 | Hoseassy | |
| 14 | 2***0 | Traction motor | |
| 15 | 0***0 | Болт | |
| 16 | 0***5 | Шайба | |
| 17 | 0***0 | O-ring | |
| 18 | 2***0 | Hose | |
| 19 | 0***0 | Болт | |
| 20 | 0***2 | Шайба | |
| 21 | 2***1 | Disparate oil block | |
| 22 | 2***5 | Adaptor | |
| 23 | 2***0 | Hose | |
| 24 | 0***0 | Stud | |
| 25 | 0***8 | Гайка | |
| 26 | 2***3 | Plate | |
| 27 | 2***3 | Rubber plate | |
| 28 | 2***4 | Rubber plate | |
| 29 | 2***0 | Inclined cylinder motor | |
| 30 | 2***0 | Nipple | |
| 31 | 2***0 | Nipple | |
| 32 | 2***0 | Tube | |
| 33 | 2***5 | Flange | |
| 34 | 0***5 | Болт | |
| 35 | 0***5 | Кольцо | |
| 36 | 2***0 | Tube | |
| 37 | 0***5 | Болт | |
| 38 | 0***8 | Гайка | |
| 39 | 2***0 | Hoseassy | |
| 40 | 2***0 | Adapter | |
| 41 | 2***0 | Hoseassy | |
| 42 | 2***0 | Hoseassy | |
| 43 | 2***0 | Nipple | |
| 44 | 2***8 | Flange | |
| 45 | 2***0 | Oil filter | |
| 46 | 2***6 | Flange | |
| 47 | 0***6 | Bolt | |
| 48 | 0***3 | Прокладка | |
| 49 | 0***5 | Кольцо круглого сечения | |
| 50 | 0***0 | Болт | |
| 51 | 0***3 | Шайба | |
| 52 | 0***0 | O-ring | |
| 53 | 2***0 | Hoseassy | |
| 54 | 2***6 | Nipple | |
| 55 | 2***0 | Hoseassy | |
| 56 | 2***0 | Nipple | |
| 57 | 2***7 | Rubber plate | |
| 58 | 2***8 | Rubber plate | |
| 59 | 2***9 | Rubber plate | |
| 60 | 2***0 | Rubber plate | |
| 61 | 2***3 | Plate | |
| 62 | 2***2 | Rubber plate | |
| 63 | 2***3 | Rubber plate | |
| 64 | 2***0 | Hoseassy | |
| 65 | 2***0 | Hoseassy | |
| 66 | 0***0 | Болт | |
| 67 | 2***4 | Disparate oil block | |
| 68 | 2***5 | Plate | |
| 69 | 2***6 | Rubber plate | |
| 70 | 0***0 | Stud | |
| 71 | 0***0 | Stud |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
