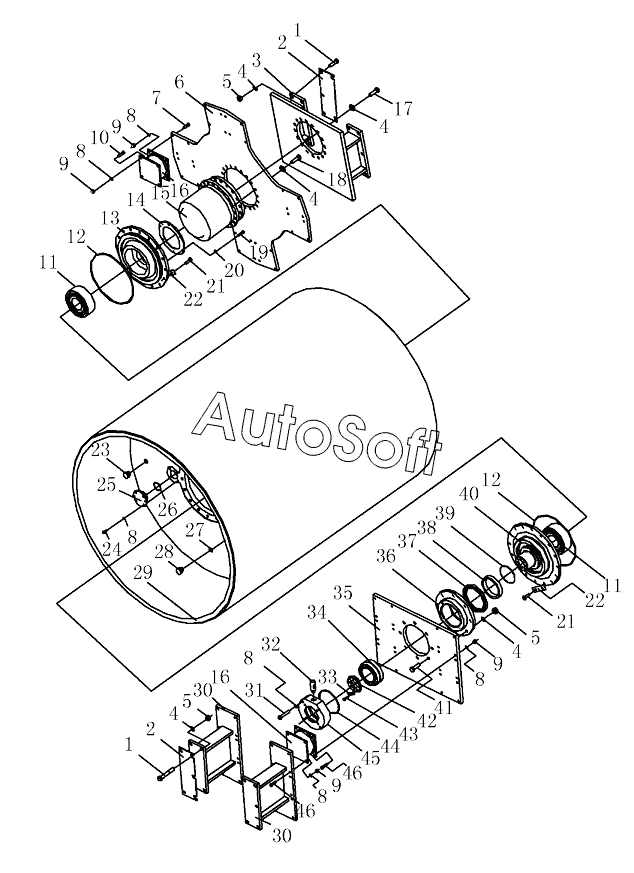

Каталог запасных частей к технике: Shantui Каток SR18 (2011). VIBRATION WHEEL
1
1
2
2
3
4
4
4
4
4
5
5
5
6
7
8
8
8
8
8
8
9
9
9
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Bolt | |
| 2 | 2***1 | Regulating shim | |
| 3 | 2***0 | Bracket | |
| 4 | 0***0 | Шайба | |
| 5 | 0***6 | Nut | |
| 6 | 2***4 | Plate | |
| 7 | 0***5 | Болт | |
| 8 | 0***2 | Шайба | |
| 9 | 0***0 | Гайка | |
| 10 | 0***0 | Болт | |
| 11 | 2***0 | Bearing | |
| 12 | 0***5 | O-ring | |
| 13 | 2***2 | Ex.housing | |
| 14 | 2***3 | Bearing cover | |
| 15 | 2***0 | Washer | |
| 16 | 2***0 | Shock absorber | |
| 17 | 0***0 | Bolt | |
| 18 | 0***5 | Bolt | |
| 19 | 0***5 | Болт | |
| 20 | 0***2 | Шайба | |
| 21 | 0***5 | Bolt | |
| 22 | 2***0 | Stop washer | |
| 23 | 2***7 | Bleed plug | |
| 24 | 0***5 | Болт | |
| 25 | 2***0 | Bleeder plug | |
| 26 | 0***5 | O-ring | |
| 27 | 0***6 | Seal pad | |
| 28 | 2***0 | Plug | |
| 29 | 2***0 | Wheel | |
| 30 | 2***0 | Bracket | |
| 31 | 0***0 | Болт | |
| 32 | 2***1 | Bleed plug | |
| 33 | 2***3 | Washer | |
| 34 | G***4 | Bearing | |
| 35 | 2***6 | Plate | |
| 36 | 2***7 | Housing | |
| 37 | G***5 | SEAL | |
| 38 | 2***8 | Sleeve | |
| 39 | 0***5 | O-ring | |
| 40 | 2***9 | Ex.housing | |
| 41 | 0***0 | Болт | |
| 42 | 2***4 | Cover | |
| 43 | 0***0 | Болт | |
| 44 | 0***0 | O-ring | |
| 45 | 2***1 | Motor support | |
| 46 | 0***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
