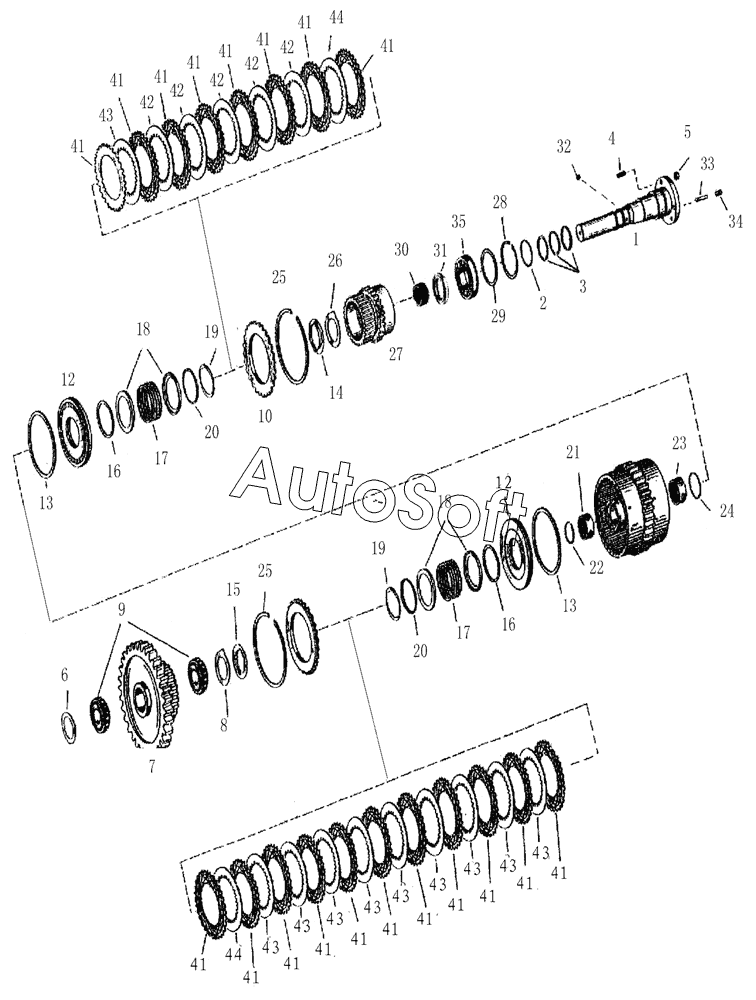

Каталог запасных частей к технике: Shantui Каток SR20M (2014). CLUTCH ASSEMBLY YD133 (1/3)
1
2
3
4
5
6
7
8
9
10
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Axle | |
| 2 | 2***4 | O-ring | |
| 3 | 2***5 | Sealing ring | |
| 4 | G***8 | Stud | |
| 5 | 0***5 | Гайка | |
| 6 | 2***6 | Spacer | |
| 7 | 2***7 | Gear | |
| 8 | 2***8 | Thrust washer | |
| 9 | 2***9 | Bearing | |
| 10 | 2***0 | Press board | |
| 12 | 2***1 | Piston | |
| 13 | 2***2 | Special sealing ring | |
| 14 | 2***3 | Stopper | |
| 15 | 2***4 | Stopper | |
| 16 | 2***5 | Special sealing ring | |
| 17 | 2***6 | Pressured spring | |
| 18 | 2***7 | Ring | |
| 19 | 2***8 | Retaining ring | |
| 20 | 2***9 | Ring | |
| 21 | 2***0 | Needle bearing | |
| 22 | 2***1 | Retainer | |
| 23 | 2***2 | Roll bearing | |
| 24 | 2***3 | 263-15-10073 | |
| 25 | 2***4 | Retainer | |
| 26 | 2***5 | Retainer | |
| 27 | 2***6 | Gear | |
| 28 | 2***7 | Retaining ring for hole | |
| 29 | 2***8 | Regulating shim | |
| 30 | 2***9 | Needle set | |
| 31 | 2***0 | Retainer | |
| 32 | G***5 | Steel ball | |
| 33 | 2***1 | Pin | |
| 34 | G***5 | Steel ball | |
| 35 | 2***2 | Ball bearing | |
| 36 | 2***3 | Clutch assy | |
| 39 | 2***6 | In.friction disc | |
| 41 | 2***4 | Ex.friction disc | |
| 42 | 2***8 | In.friction disc | |
| 43 | 2***5 | In.friction disc | |
| 44 | 2***7 | In.friction disc |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
