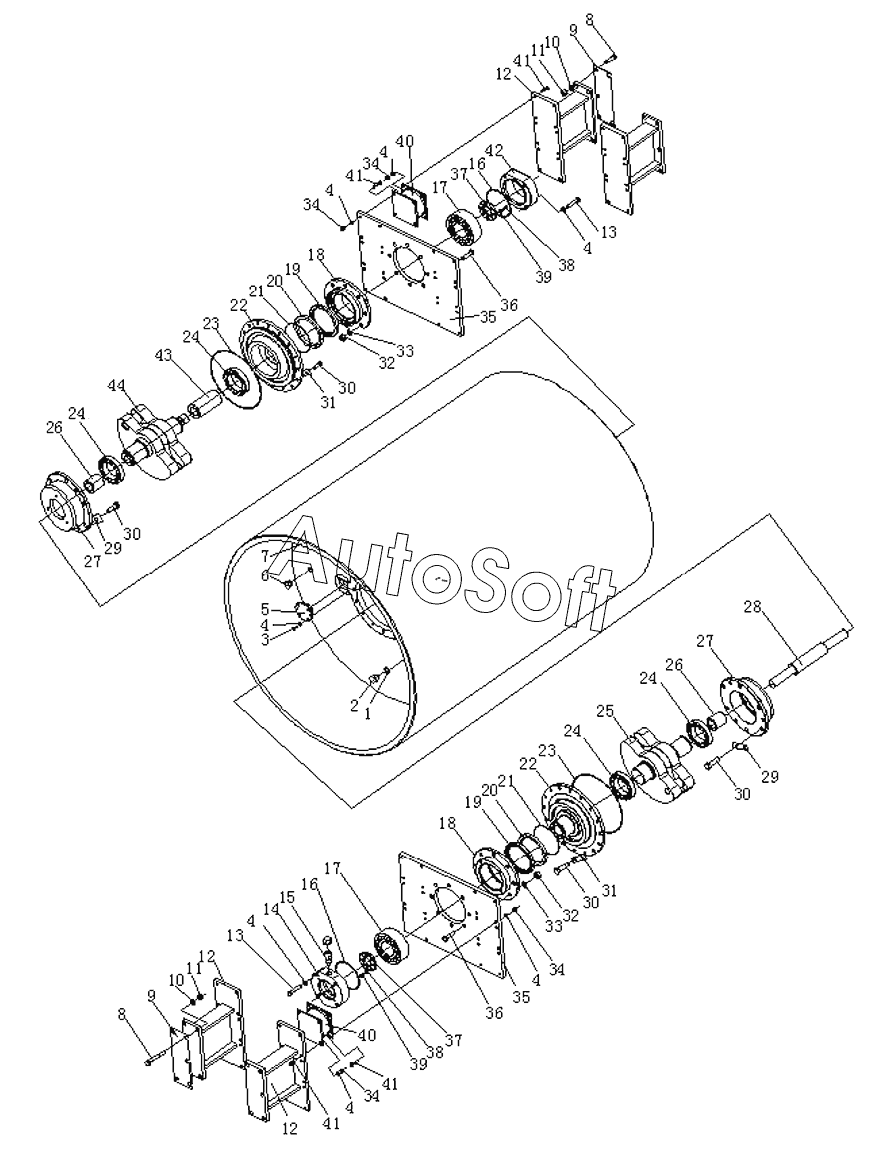

Каталог запасных частей к технике: Shantui Каток SR20M (2014). DRUM ASSEMBLY
1
2
3
4
4
4
4
4
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
26
26
27
27
28
29
29
30
30
30
30
31
31
32
32
33
33
34
34
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Seal pad | |
| 2 | 2***0 | Plug | |
| 3 | 0***5 | Болт | |
| 4 | 0***2 | Шайба | |
| 5 | 2***0 | Plug | |
| 6 | 2***1 | Bleed plug | |
| 7 | 2***0 | Wheel | |
| 8 | 0***0 | Bolt | |
| 9 | 2***1 | Regulating shim | |
| 10 | 0***6 | Nut | |
| 11 | 0***0 | Шайба | |
| 12 | 2***0 | Bracket | |
| 13 | 0***0 | Болт | |
| 14 | 2***4 | Dish | |
| 15 | 2***7 | Bleed plug | |
| 16 | 0***0 | O-ring | |
| 17 | G***4 | Bearing | |
| 18 | 2***6 | Bearing cover | |
| 19 | G***0 | Lip seal | |
| 20 | 2***7 | Sleeve | |
| 21 | 0***0 | O-ring | |
| 22 | 2***8 | Bearing cover | |
| 23 | 0***0 | O-ring | |
| 24 | G***4 | Roller bearing | |
| 25 | 2***0 | Left shaker | |
| 26 | 2***1 | Rubber cover | |
| 27 | 2***0 | Bearing support | |
| 28 | 2***2 | Connect shaft | |
| 29 | 2***3 | Pad | |
| 30 | 0***5 | Bolt | |
| 31 | 2***9 | Pad | |
| 32 | 0***3 | nut | |
| 33 | 0***5 | Шайба | |
| 34 | 0***0 | Гайка | |
| 35 | 2***5 | Plate | |
| 36 | 0***0 | Bolt | |
| 37 | 2***3 | Cover | |
| 38 | 2***2 | Pad | |
| 39 | 0***0 | Болт | |
| 40 | 2***0 | Shock absorber | |
| 41 | 0***0 | Болт | |
| 42 | 2***4 | Motor connection plate | |
| 43 | 2***5 | Spline housing | |
| 44 | 2***0 | Vibration exciter |
