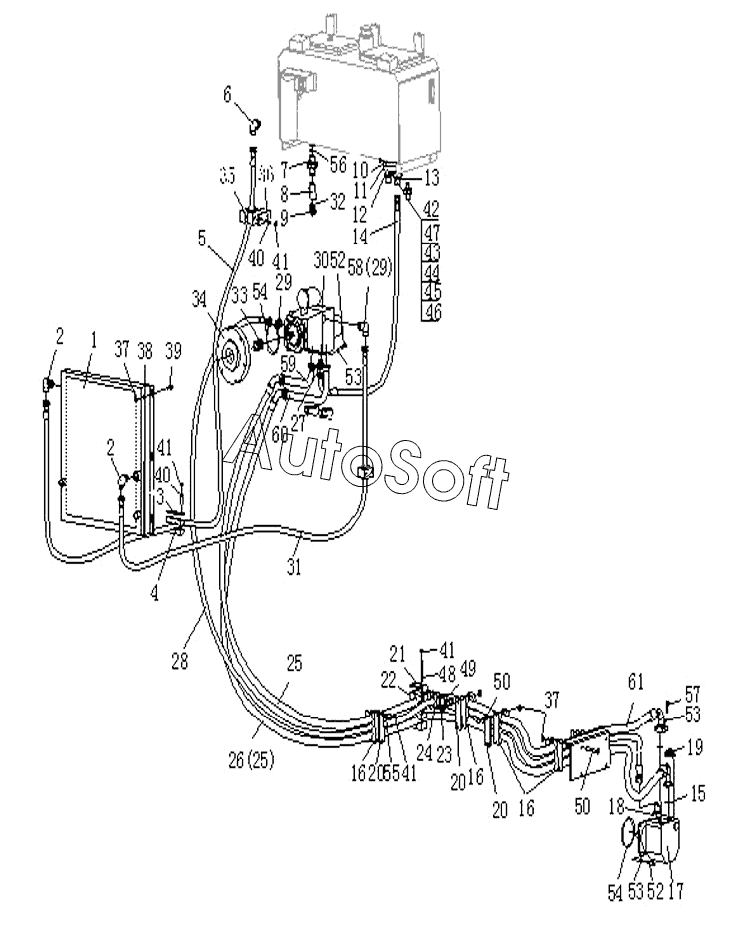

Каталог запасных частей к технике: Shantui SR20M (2014). HYDRAULIC VIBRATORY SYSTEM (SHANCHAI,WEICHAI)
46
32
33
34
35
36
37
37
38
39
40
40
41
41
41
41
42
43
44
45
31
47
48
49
50
50
52
52
53
53
53
54
54
55
56
57
58
59
60
61
16
16
16
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
20
20
21
22
23
24
25
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Oil cooler | |
| 2 | 2***1 | Nipple | |
| 3 | 2***0 | Plate | |
| 4 | 2***1 | Rubber plate | |
| 5 | 2***4 | Hose assy | |
| 6 | 2***7 | Adapter | |
| 7 | 2***5 | Adapter | |
| 8 | 2***0 | Valve | |
| 9 | 2***6 | Plug | |
| 10 | 2***0 | Oil filter | |
| 11 | 2***8 | Flange | |
| 12 | 2***9 | Flange | |
| 13 | 2***0 | Adapter | |
| 14 | 2***1 | Hose | |
| 15 | 0***2 | Кольцо | |
| 16 | 2***2 | Rubber-plate | |
| 17 | 2***0 | Vibration motor | |
| 18 | 2***2 | Adapter | |
| 19 | 2***1 | Flange | |
| 20 | 2***3 | Plate | |
| 21 | 2***4 | Plate | |
| 22 | 2***5 | Rubber-plate | |
| 23 | 2***6 | Plate | |
| 24 | 2***7 | Rubber plate | |
| 25 | 2***8 | Hose assy | |
| 26 | 2***9 | Hose assy | |
| 27 | 2***9 | Adapter | |
| 28 | 2***0 | Hose assy | |
| 29 | 2***8 | Adapter | |
| 30 | 2***0 | Vibration and steering pump | |
| 31 | 2***3 | Hose assy | |
| 32 | 2***7 | Washer | |
| 33 | 2***5 | Spline housing | |
| 34 | 2***6 | Mounting plate | |
| 35 | 2***3 | Rubber plate | |
| 36 | 2***4 | Plate | |
| 37 | 0***8 | Гайка | |
| 38 | 0***2 | Шайба | |
| 39 | 0***5 | Болт | |
| 40 | 0***0 | Double end bolt | |
| 41 | 0***8 | Гайка | |
| 42 | 0***3 | Прокладка | |
| 43 | 0***6 | Болт | |
| 44 | 0***0 | Болт | |
| 45 | 0***3 | Шайба | |
| 46 | 0***0 | O-ring | |
| 47 | 0***5 | Кольцо круглого сечения | |
| 48 | 0***5 | Double end bolt | |
| 49 | 0***5 | Bolt | |
| 50 | 0***5 | Болт | |
| 52 | 0***5 | Болт | |
| 53 | 0***2 | Шайба | |
| 54 | 0***5 | O-ring | |
| 55 | 0***5 | Double end bolt | |
| 56 | 0***6 | Уплотнительная прокладка | |
| 57 | 0***4 | Bolt | |
| 58 | 2***0 | Nipple | |
| 59 | 2***0 | Tube | |
| 60 | 2***0 | Tube | |
| 61 | 2***4 | Protect ring |
