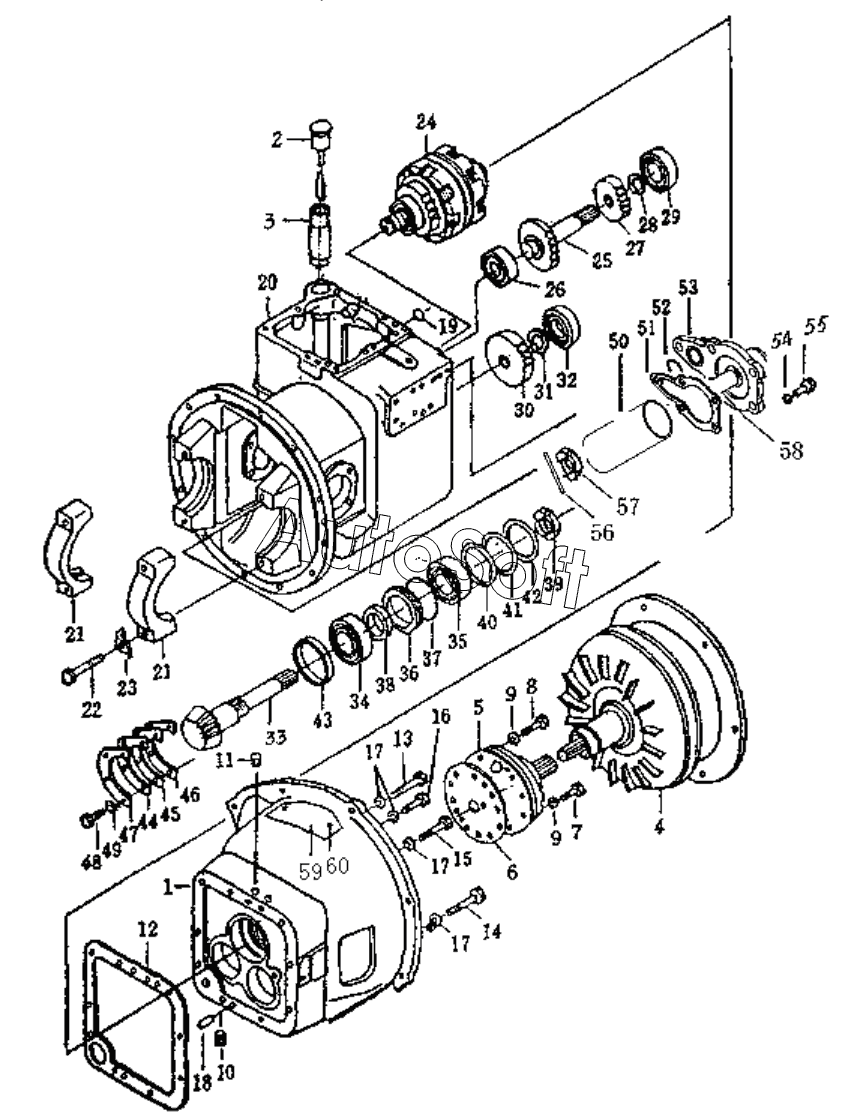

Каталог запасных частей к технике: Shantui 2-2.5t (2010). TORQUE CONVERTER TRANSMISSION ASSY (2/5)
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
1
17
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***4 | Casing, torque converter | |
| 2 | C***0 | switch | |
| 3 | C***1 | gasket | |
| 4 | Y***0 | Torque converter unit | |
| 5 | C***0 | Pump, oil | |
| 6 | C***3 | Gasket, seal | |
| 7 | 0***0 | Bolt | |
| 8 | 0***0 | Bolt | |
| 9 | C***5 | Washer | |
| 10 | 0***5 | Заглушка | |
| 11 | 0***1 | Пробка | |
| 12 | C***2 | Gasket | |
| 13 | 0***5 | Болт | |
| 14 | 0***5 | Болт | |
| 15 | 0***5 | Болт | |
| 16 | 0***0 | Болт | |
| 17 | 0***6 | washer | |
| 18 | 0***2 | Pin | |
| 19 | 0***4 | 0-ring | |
| 20 | C***5 | Case | |
| 21 | C***4 | Bearing seat | |
| 22 | C***3 | Bolt | |
| 23 | S***m | Shim | |
| 24 | C***0 | Clutch assy | |
| 25 | C***9 | Shaft | |
| 26 | G***4 | Bearing | |
| 27 | C***7 | Gear | |
| 28 | 0***2 | Ring | |
| 29 | G***4 | Bearing | |
| 30 | C***6 | Gear, out | |
| 31 | 0***2 | Ring | |
| 32 | G***4 | Bearing | |
| 33 | C***5 | Shaft, out | |
| 34 | G***4 | Bearing | |
| 35 | G***4 | Bearing | |
| 36 | C***3 | Seat, oil seal | |
| 37 | 0***5 | Кольцо | |
| 38 | C***6 | Seal, oil | |
| 39 | C***8 | Nut | |
| 40 | C***0 | Shim | |
| 41 | C***1 | Shim | |
| 42 | C***2 | Shim | |
| 43 | C***7 | Bush | |
| 44 | C***8 | Shim | |
| 45 | C***9 | Shim | |
| 46 | C***0 | Shim | |
| 47 | C***6 | Plate | |
| 48 | 0***0 | Болт | |
| 49 | 0***6 | washer | |
| 50 | C***0 | Oil filter | |
| 51 | C***2 | Gasket | |
| 52 | 0***1 | o-ring | |
| 53 | C***1 | Cover | |
| 54 | 0***6 | washer | |
| 55 | 0***5 | Болт | |
| 56 | 0***0 | Pin, cotter | |
| 57 | 0***5 | Гайка | |
| 58 | C***2 | Rod, screw | |
| 59 | C***4 | Plate | |
| 60 | 0***0 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
