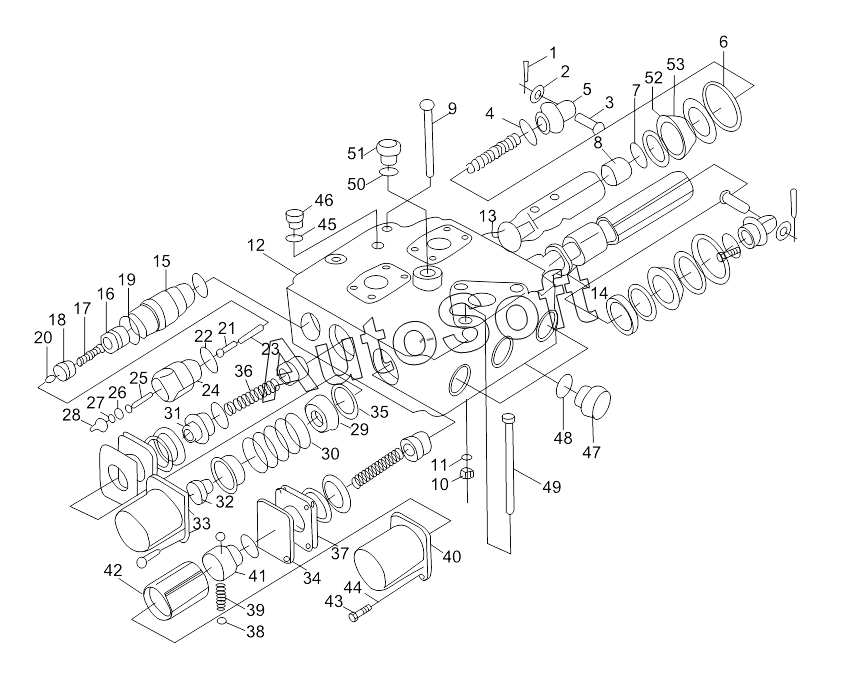

Каталог запасных частей к технике: Shantui SL-30W (2010). Distributor valve
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Чека разводная | |
| 2 | G***6 | Washer | |
| 3 | F***1 | Pin | |
| 4 | G***6 | O-ring | |
| 5 | F***2 | Spring seat | |
| 6 | G***6 | Washer | |
| 7 | G***2 | O-ring | |
| 8 | F***4 | Check valve | |
| 9 | G***6 | Bolt | |
| 10 | G***6 | nut | |
| 11 | G***7 | Washer | |
| 12 | F***5 | Valve body | |
| 13 | F***6 | Tilt spool | |
| 14 | F***7 | Lift spool | |
| 15 | F***1 | Sleeve | |
| 16 | F***0 | Main spool | |
| 17 | F***9 | Main spool spring | |
| 18 | F***8 | Valve seat | |
| 19 | G***2 | O-ring | |
| 20 | F***7 | Relief poppet | |
| 21 | F***6 | Spring seat | |
| 22 | G***2 | O-ring | |
| 23 | F***5 | Spring | |
| 24 | F***4 | Relief poppet body | |
| 25 | F***3 | Adjusting screw | |
| 26 | G***6 | M10x1 Nut | |
| 27 | F***2 | Gasket | |
| 28 | F***1 | Lock nut | |
| 29 | F***8 | Spring retainer | |
| 30 | F***9 | Back spring | |
| 31 | F***0 | Spring seat | |
| 32 | F***1 | Seat | |
| 33 | F***2 | Tilt ruturn sleeve | |
| 34 | F***5 | Pad | |
| 35 | F***4 | Washer | |
| 36 | F***3 | Check valve spring | |
| 37 | Z***N | Washer | |
| 38 | G***7 | Steel ball | |
| 39 | F***6 | Spring | |
| 40 | F***7 | Spring return sleeve | |
| 41 | F***8 | Spring seat | |
| 42 | F***9 | Sleeve | |
| 43 | G***6 | Bolt | |
| 44 | G***7 | Washer | |
| 45 | G***6 | O-ring | |
| 46 | F***0 | Plug screw | |
| 47 | F***1 | Plug screw | |
| 48 | G***6 | O-ring | |
| 49 | F***3 | Bolt | |
| 50 | G***6 | O-ring | |
| 51 | F***2 | Plug screw | |
| 52 | F***3 | Sleeve | |
| 53 | Q***7 | Dust ring |
