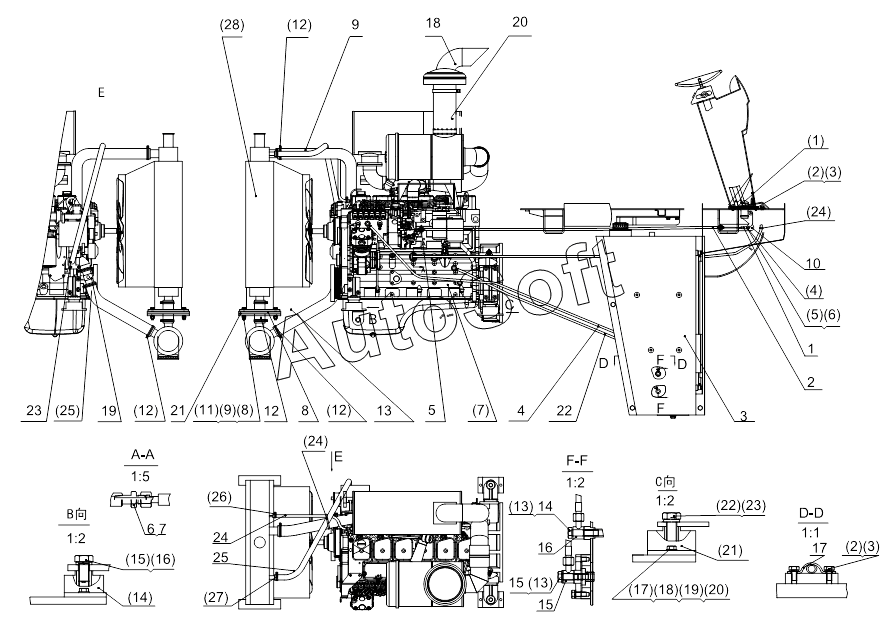

Каталог запасных частей к технике: Shantui SL-30W (2010). SL30W (kang) Engine mount
1
2
3
4
5
6
7
8
9
10
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
(1)
(2)
(2)
(3)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(11)
(12)
(12)
(12)
(13)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(24)
(25)
(26)
(27)
(28)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (1) | X***1 | Throttle control valve | |
| (10) | G***6 | nut | |
| (11) | G***5 | Washer | |
| (12) | J***4 | Clamp | |
| (13) | J***7 | Washer | |
| (14) | B***0 | Reducer | |
| (15) | G***6 | Bolt | |
| (16) | G***7 | Washer | |
| (17) | G***6 | nut | |
| (18) | G***7 | Washer | |
| (19) | G***5 | Washer | |
| (2) | G***6 | Bolt | |
| (20) | G***6 | Bolt | |
| (21) | B***0 | Reducer | |
| (22) | G***6 | Bolt | |
| (23) | G***7 | Washer | |
| (24) | Z***8 | Clip | |
| (25) | J***4 | Clamp | |
| (26) | J***4 | Clamp | |
| (27) | J***4 | Clamp | |
| (28) | K***8 | Water tank | |
| (3) | G***7 | Washer | |
| (4) | G***6 | Pin | |
| (5) | G***6 | Чека разводная | |
| (6) | G***5 | Washer | |
| (7) | 6***0 | Dongfeng Cummunis engine | |
| (8) | G***6 | Bolt | |
| (9) | G***7 | Washer | |
| 1 | D***1 | Yoke | |
| 10 | D***A | Throttle flexible shaft | |
| 11 | D***1 | Water pipe | |
| 12 | D***2 | Hose | |
| 13 | D***3 | Hose | |
| 14 | D***4 | Joint bolt | |
| 15 | D***5 | Joint | |
| 16 | J***t | Joint | |
| 17 | D***7 | Pipe clip | |
| 18 | D***8 | Blast pipe | |
| 19 | D***9 | Joint | |
| 2 | D***2 | Throttle flexible shaft | |
| 20 | D***0 | Connector | |
| 21 | D***1 | Backing plate | |
| 22 | D***2 | Fuel oil suction pipe | |
| 23 | D***3 | Joint | |
| 24 | D***4 | Connector | |
| 25 | D***5 | Water pipe | |
| 3 | D***0 | Fuel tank | |
| 4 | D***4 | Fuel return pipe | |
| 5 | D***5 | Throttle bracket | |
| 6 | D***6 | Joint | |
| 7 | D***7 | Oil pipe | |
| 8 | D***8 | Bracket | |
| 9 | D***9 | Hose |
