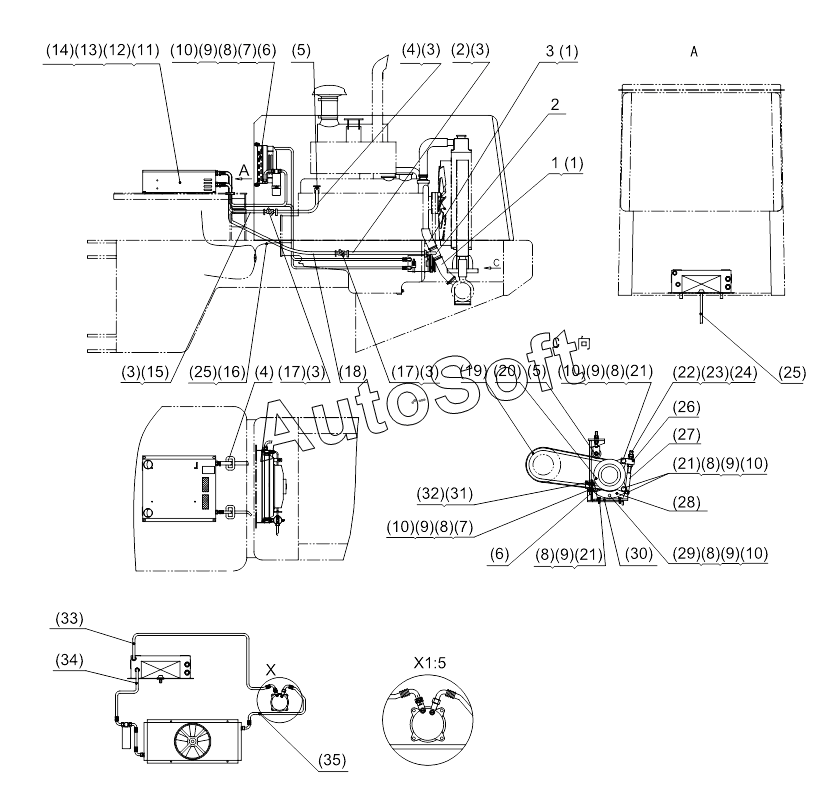

Каталог запасных частей к технике: Shantui SL-30W (2010). Air Conditioner System (6110/125G5-10B)
1
2
3
(1)
(1)
(2)
(3)
(3)
(3)
(3)
(3)
(4)
(4)
(5)
(5)
(6)
(6)
(7)
(7)
(8)
(8)
(8)
(8)
(8)
(8)
(9)
(9)
(9)
(9)
(9)
(9)
(10)
(10)
(10)
(10)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(17)
(18)
(19)
(20)
(21)
(21)
(21)
(22)
(23)
(24)
(25)
(25)
(26)
(27)
(28)
(29)
(30)
(31)
(32)
(33)
(34)
(35)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| (1) | J***4 | Clip | |
| (10) | G***6 | nut | |
| (11) | T***2 | Air condition evaporator | |
| (12) | G***6 | Bolt | |
| (13) | G***5 | Washer | |
| (14) | G***7 | Washer | |
| (15) | Ф***0 | Inlet pipe | |
| (16) | Z***0 | Nylon clamp | |
| (17) | T***0 | Water release switch | |
| (18) | Ф***0 | Return water pipe | |
| (19) | V***0 | Belt | |
| (2) | Ф***0 | Return water pipe | |
| (20) | D***4 | Compressor | |
| (21) | G***6 | Bolt | |
| (22) | G***6 | nut | |
| (23) | G***5 | Washer | |
| (24) | G***7 | Washer | |
| (25) | T***X | Air condition wire | |
| (26) | T***2 | Adjusting plate | |
| (27) | T***1 | Tension bolt | |
| (28) | T***1 | Transition plate | |
| (29) | G***6 | Bolt | |
| (3) | J***4 | Clip | |
| (30) | T***0 | Base | |
| (31) | G***5 | Screw | |
| (32) | G***5 | Washer | |
| (33) | T***D | Hose | |
| (34) | T***2 | Hose | |
| (35) | T***1 | Hose | |
| (4) | Ф***0 | Inlet pipe | |
| (5) | D***m | Inlet valve | |
| (6) | T***7 | Condenser | |
| (7) | G***6 | Bolt | |
| (8) | G***5 | Washer | |
| (9) | G***7 | Washer | |
| 1 | Z***1 | Suction water pipe | |
| 2 | Z***А | Water pipe T connector | |
| 3 | Z***2 | Suction water pipe | |
| 4 | D***4 | Seal strip | |
| 5 | D***2 | Contact roller device | |
| 6 | D***1 | Engine bracket |
