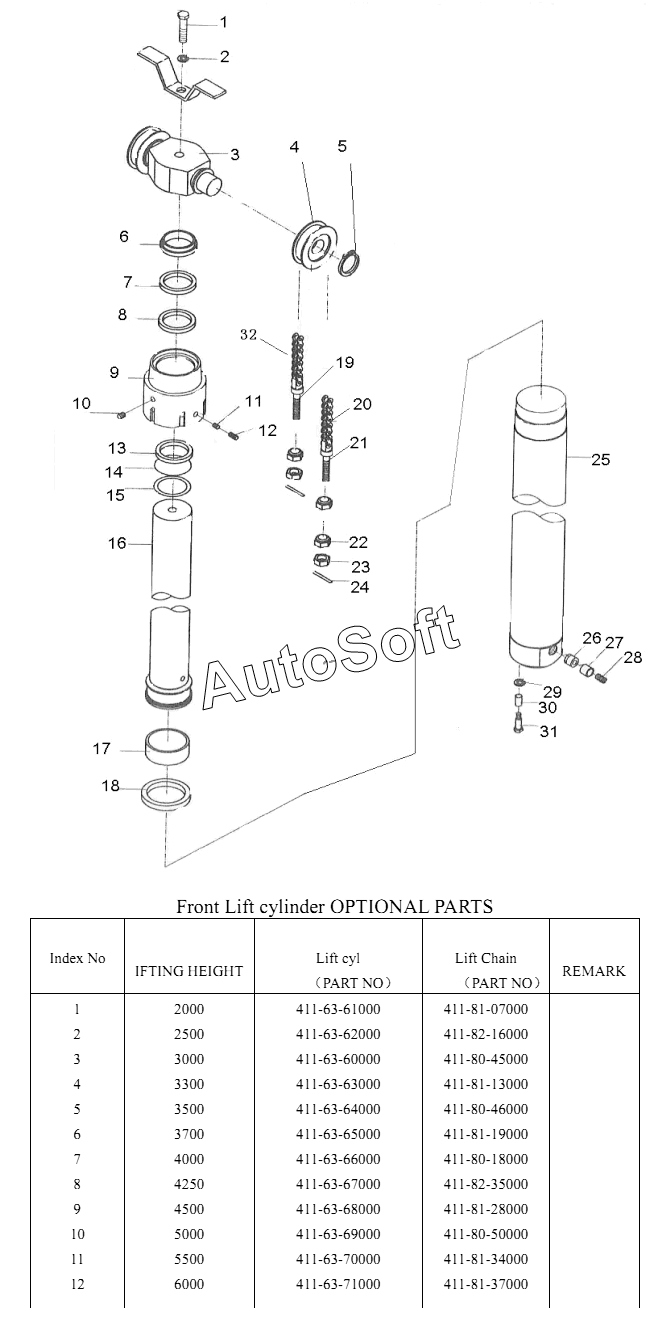

Каталог запасных частей к технике: Shantui Погрузчик SF30 (2013). FRONT LIFT CLINDER SF30
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Bolt | |
| 2 | 0***5 | Шайба | |
| 3 | 4***1 | Supporting shaft | |
| 4 | 4***0 | Sheave | |
| 5 | 0***8 | Кольцо стопорное 40 | |
| 6 | R***3 | Dust ring | |
| 6 | R***3 | Dust ring | |
| 7 | 2***1 | Snap ring | |
| 7 | 2***1 | Snap ring | |
| 8 | R***3 | Yx-ring seal | |
| 8 | R***3 | Yx-ring seal | |
| 9 | 2***2 | Cap, lift cylinder | |
| 9 | 6***1 | Cap, lift cylinder | |
| 10 | 2***1 | Plug | |
| 11 | 2***1 | Plug | |
| 12 | B***8 | Screw | |
| 13 | Z***0 | Bushing | |
| 13 | Z***0 | Bushing | |
| 14 | Z***3 | O-ring seal | |
| 14 | Z***3 | O-ring seal | |
| 15 | 2***1 | Snap ring | |
| 15 | R***6 | Snap ring | |
| 16 | R***6 | Piston rod assy | |
| 16 | R***0 | Piston rod assy | |
| 17 | 2***1 | Wearing | |
| 17 | R***9 | Wearing | |
| 18 | R***4 | Seal ring | |
| 18 | R***4 | Seal ring | |
| 19 | 4***2 | Bolt | |
| 20 | 0***0 | Cotter pin | |
| 21 | 4***1 | Bolt | |
| 22 | 0***5 | Гайка | |
| 23 | 0***1 | Nut | |
| 24 | 0***8 | Cotter pin | |
| 25 | R***G | Cylinder body | |
| 25 | R***0 | Cylinder body | |
| 26 | 2***1 | Spool | |
| 26 | 2***1 | Spool | |
| 27 | 2***1 | Seat, spring | |
| 28 | 2***1 | Spring | |
| 29 | 0***2 | Шайба | |
| 30 | 4***3 | Fixed axis | |
| 31 | 4***2 | Bolt | |
| 32 | 4***0 | Lift chain |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
