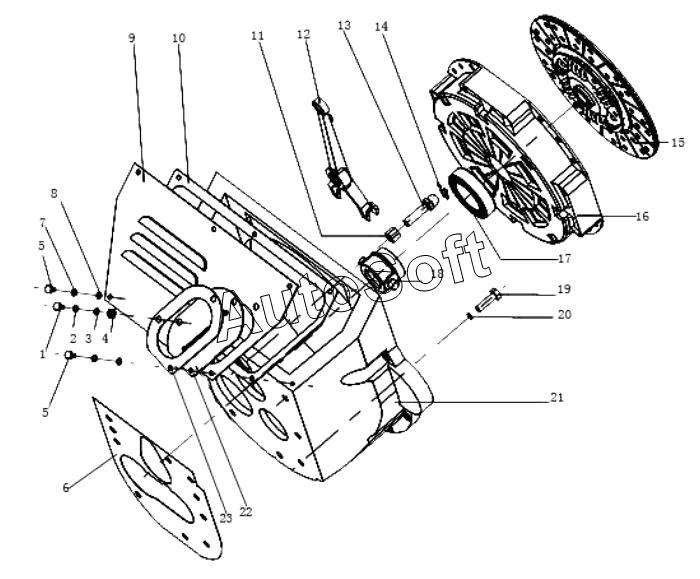

Каталог запасных частей к технике: Shantui Погрузчик SF30 (2013). CLUTCH TYPE TRANSMISSION ASSY (1/4)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
16
16
16
16
17
18
19
20
21
21
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Bolt | |
| 2 | G***7 | Washer | |
| 3 | G***5 | Washer | |
| 4 | G***6 | nut | |
| 5 | G***6 | Bolt | |
| 6 | J***2 | Gasket | |
| 7 | G***7 | Washer | |
| 8 | G***5 | Washer | |
| 9 | J***A | Clutch cover | |
| 10 | J***A | Gasket | |
| 11 | J***0 | Nut | |
| 12 | J***3 | Clutch release fork | |
| 13 | J***A | Ball-ended supporting | |
| 13 | J***B | Ball-ended supporting | |
| 14 | J***5 | Snap ring | |
| 15 | J***0 | Clutch pressure plate | |
| 15 | J***0 | Clutch drivendisc assy | |
| 15 | J***A | Clutch drivendisc assy | |
| 15 | J***0 | Clutch drivendisc assy | |
| 15 | J***A | Clutch drivendisc assy | |
| 16 | J***0 | Clutch pressure plate | |
| 16 | J***A | Clutch pressure plate | |
| 16 | J***0 | Clutch pressure plate | |
| 16 | J***0 | Clutch pressure plate | |
| 17 | 9***1 | Release bearing clutch | |
| 18 | J***4 | Clutch release collar | |
| 19 | G***3 | Bolt | |
| 20 | G***7 | Washer | |
| 21 | J***1 | Clutch housing | |
| 21 | J***1 | Clutch housing | |
| 21 | J***A | Clutch housing | |
| 21 | J***J | Clutch housing | |
| 21 | J***1 | Clutch housing | |
| 21 | J***1 | Clutch housing | |
| 22 | J***8 | Gasket | |
| 23 | J***9 | Plate |
