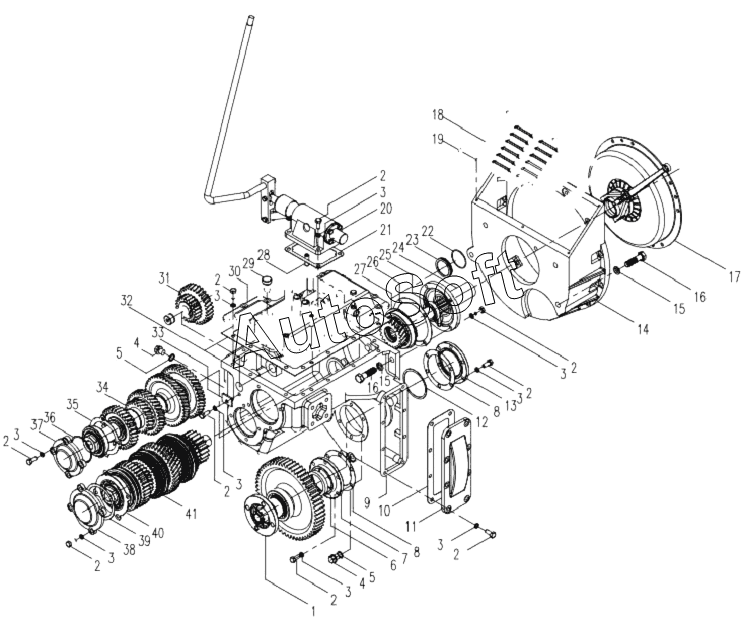

Каталог запасных частей к технике: Shantui SF45T (2013). CLUTCH TYPE TRANSMISSION ASSY
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
5
6
7
8
8
9
10
1
12
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***0 | Shaft assy | |
| 2 | G***6 | Bolt | |
| 3 | G***7 | Washer | |
| 4 | Z***2 | Plug | |
| 5 | Z***1 | Copper backing | |
| 6 | H***7 | Уплотнение масляное | |
| 7 | Z***0 | Seat, oil seal | |
| 8 | Z***5 | Paper spacer | |
| 9 | Z***1 | Box | |
| 10 | Z***8 | Paper spacer | |
| 11 | Z***9 | Seal-capping | |
| 12 | Z***6 | Shim | |
| 13 | Z***7 | Cap | |
| 14 | Z***3 | Case | |
| 15 | G***7 | Washer | |
| 16 | G***6 | Bolt | |
| 17 | C***h | Clutch | |
| 18 | Z***4 | Cover | |
| 19 | G***5 | Screw | |
| 20 | Z***0 | Mechanism for controlling gears | |
| 21 | Z***0 | Paper spacer | |
| 22 | G***2 | O-ring | |
| 23 | Z***4 | Cap | |
| 24 | Z***1 | Bushing | |
| 25 | H***7 | Уплотнение масляное | |
| 26 | Z***2 | Paper spacer | |
| 27 | Z***0 | Shaft assy | |
| 28 | G***0 | Pin | |
| 29 | Z***0 | Breather, air | |
| 30 | Z***0 | Fork | |
| 31 | Z***0 | Shaft assy | |
| 32 | Z***9 | Washer | |
| 33 | Z***5 | Plate | |
| 34 | Z***0 | Shaft assy | |
| 35 | Z***2 | Paper spacer | |
| 36 | Z***4 | Shim | |
| 37 | Z***3 | Cap | |
| 38 | Z***7 | Cap | |
| 39 | Z***8 | Shim | |
| 40 | Z***6 | Paper spacer | |
| 41 | Z***0 | Shaft assy |
