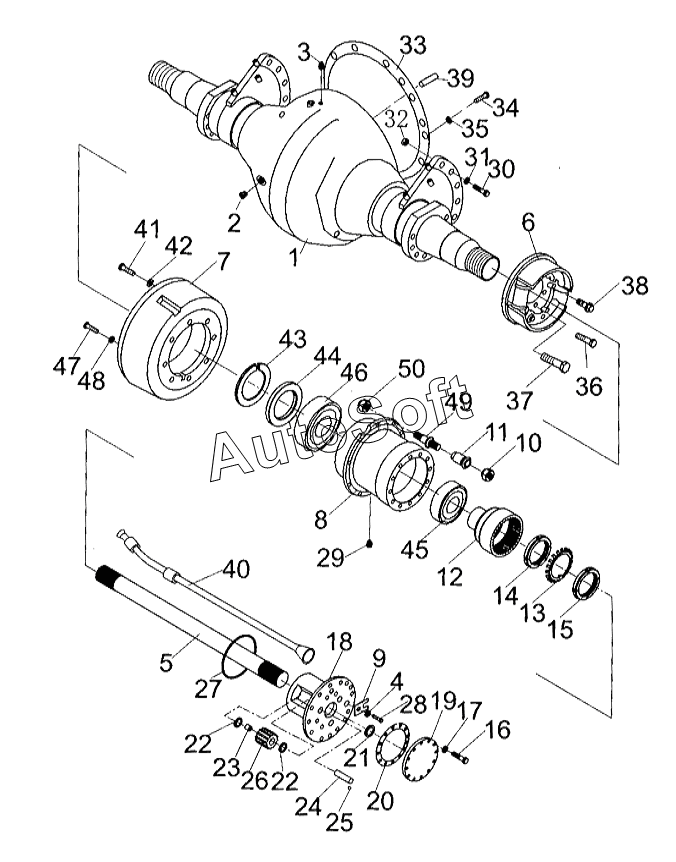

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70 (2013). DRIVE AXLE
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Housing axle | |
| 2 | Q***2 | Plug, drain | |
| 3 | Q***3 | Bolt | |
| 4 | G***5 | Washer | |
| 5 | Q***4 | Shaft, axle | |
| 6 | Q***5 | Wheel brake ass' у | |
| 6 | Q***6 | Wheel brake ass' у | |
| 7 | Q***7 | Drum | |
| 8 | Q***8 | Hub | |
| 9 | Q***9 | Plate | |
| 10 | Q***0 | Nut, hub outer | |
| 11 | Q***1 | Nut, hub inner | |
| 12 | Q***2 | Gear, internal | |
| 13 | Q***3 | Locking gasket | |
| 14 | Q***4 | Lock nut | |
| 15 | Q***5 | Lock nut | |
| 16 | Q***6 | Bolt | |
| 17 | G***7 | Washer | |
| 18 | Q***7 | Carrier, planet | |
| 19 | Q***8 | Cap, axle shaft | |
| 20 | Q***9 | Washer | |
| 21 | Q***0 | Washer, thrust | |
| 22 | Q***1 | The planet wheel pad | |
| 23 | Q***2 | Bushing | |
| 24 | Q***3 | Shaft, planet gear | |
| 25 | G***4 | Ball | |
| 26 | Q***4 | Gear, planet | |
| 27 | G***2 | O-ring | |
| 28 | G***0 | Bolt | |
| 29 | Q***5 | Plug | |
| 30 | G***0 | Bolt | |
| 31 | W***4 | Washer | |
| 32 | G***6 | Nut | |
| 33 | Q***6 | Packing | |
| 34 | B***0 | Bolt | |
| 35 | G***0 | Washer, lock | |
| 36 | Q***7 | Bolt | |
| 37 | Q***8 | Bolt | |
| 38 | Q***9 | Bolt | |
| 39 | G***0 | Pin | |
| 40 | Q***0 | Pipe | |
| 41 | Q***1 | Bolt, reamer | |
| 42 | G***7 | Washer | |
| 43 | Q***2 | Nut | |
| 44 | Q***3 | Seal, oil | |
| 45 | G***4 | Bearing | |
| 46 | G***4 | Bearing | |
| 47 | G***0 | Bolt | |
| 48 | G***7 | Washer | |
| 49 | Q***4 | Bolt, hub | |
| 50 | G***0 | Nut |
