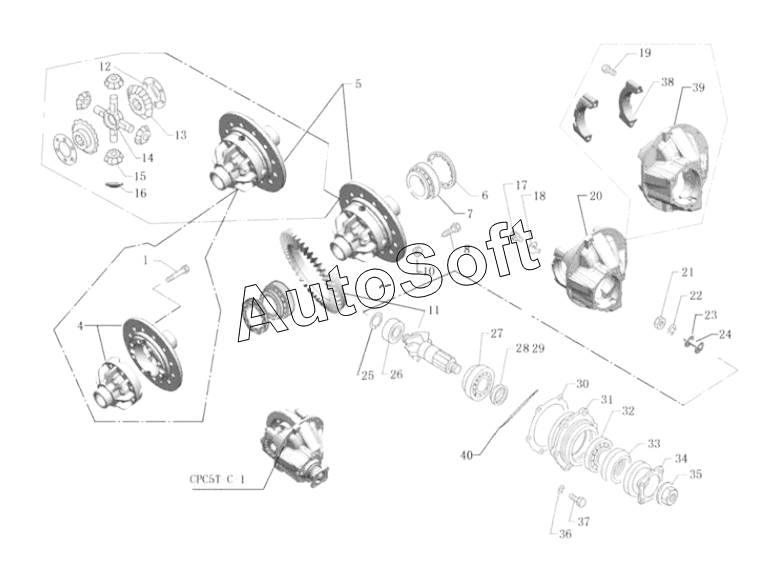

Каталог запасных частей к технике: Shantui Погрузчик SF50/SF60/SF70 (2013). REDUCTION AND DIFFERENTIAL
1
4
4
5
6
7
8
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| C50KD000 | C***0 | Differential unit | |
| 1 | C***1 | Bolt | |
| 4 | C***2 | The differential case | |
| 4 | C***3 | The differential case | |
| 5 | C***4 | Differential assembly | |
| 6 | C***5 | Adjusting nut | |
| 7 | C***6 | Differential bearing | |
| 8 | C***7 | Bolt | |
| 10 | C***8 | Nut | |
| 11 | C***9 | Driving gear | |
| 11 | C***0 | The driven gear | |
| 12 | C***1 | Thrust washer | |
| 13 | C***2 | Half axle gear | |
| 14 | C***3 | Planetary gear shaft | |
| 15 | C***4 | Planet gear | |
| 16 | C***5 | Planetary gear pad | |
| 17 | C***6 | Bolt | |
| 18 | C***7 | The adjusting nut lock | |
| 18 | C***8 | The adjusting nut lock | |
| 19 | C***9 | Bolt | |
| 20 | C***0 | The main reducer shell assembly | |
| 21 | C***1 | Nut | |
| 22 | C***2 | The elastic washer | |
| 23 | C***3 | Guide bearing clip | |
| 24 | C***4 | Clip bolt | |
| 25 | C***5 | The spring retainer | |
| 26 | C***6 | The driving gear guide bearing | |
| 27 | C***7 | The active gear bearing | |
| 28 | C***8 | Spacer sleeve | |
| 29 | C***9 | The adjusting shim | |
| 30 | C***0 | The adjusting shim | |
| 31 | C***1 | Pinion bearing seat | |
| 32 | C***2 | Outer bearing driving gear | |
| 33 | C***3 | The driving gear oil seal | |
| 34 | C***4 | Pinion flange assembly | |
| 35 | C***5 | Collar nut | |
| 36 | C***6 | The elastic washer | |
| 37 | C***7 | Bolt | |
| 38 | C***8 | Reducer bearing cover | |
| 39 | C***9 | The main reducer shell | |
| 40 | C***0 | O ring |
