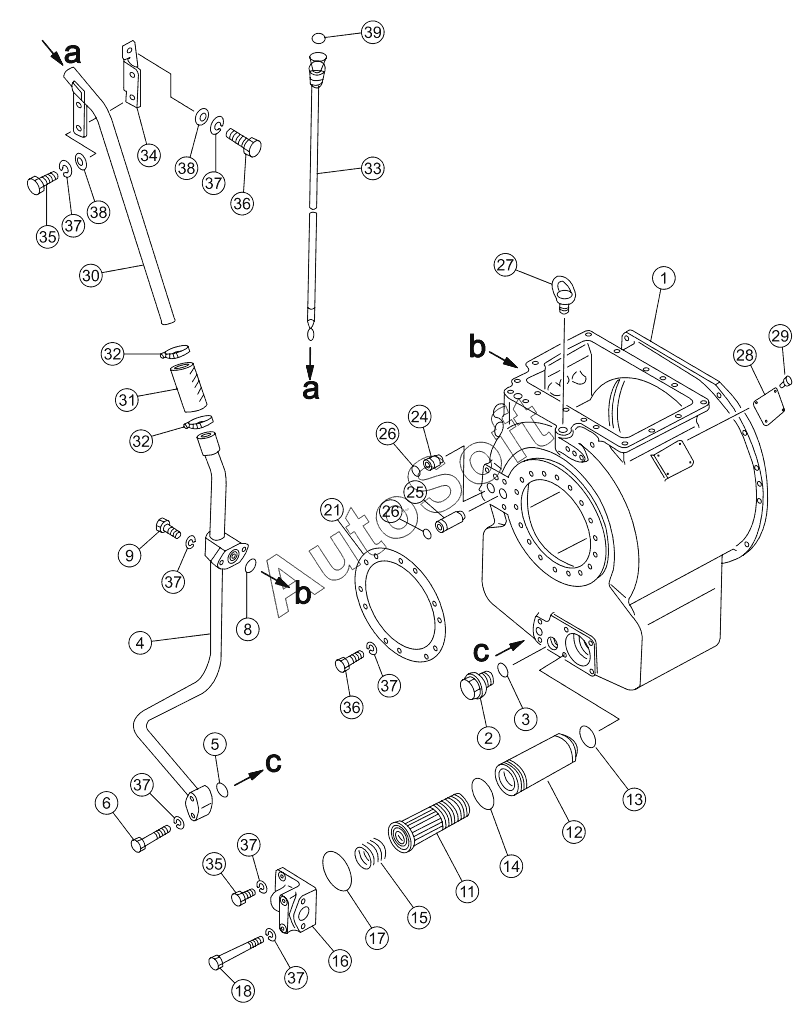

Каталог запасных частей к технике: Shantui SD16E (2010). TRANSMISSION CASE
16Y-15-00000
1
2
3
4
5
6
8
9
11
12
13
14
15
16
17
18
21
24
25
26
26
27
28
29
30
31
32
32
33
34
35
35
36
36
37
37
37
37
37
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-15-00000 | 1***0 | Коробка передач | |
| 1 | 1***1 | Картер коробки передач | |
| 2 | 0***0 | Магнитная пробка | |
| 3 | 0***4 | Герметичное кольцо | |
| 4 | 1***0 | Трубка | |
| 5 | 0***8 | O-ring | |
| 6 | 0***0 | Болт | |
| 8 | 0***5 | Болт | |
| 9 | 0***0 | Болт | |
| 11 | 1***0 | Сердечник фильтра магнитный | |
| 12 | 1***0 | Корпус фильтра | |
| 13 | 0***5 | Кольцо | |
| 14 | 0***5 | O-ring | |
| 15 | 1***7 | Пружина | |
| 16 | 1***6 | Крышка | |
| 17 | 0***0 | O-ring | |
| 18 | 0***0 | Болт | |
| 21 | 1***5 | Пластина | |
| 24 | 1***1 | Гильза | |
| 25 | 1***0 | Гильза | |
| 26 | 0***8 | Кольцо | |
| 27 | 0***5 | Bolt, hoisting eye | |
| 28 | 1***4 | Шильдик | |
| 29 | 0***0 | Заклепка | |
| 30 | 1***0 | Трубка | |
| 31 | 0***1 | Hose | |
| 32 | 0***9 | Хомут | |
| 33 | 1***0 | Шкала уровня масла | |
| 34 | 1***0 | Plate | |
| 35 | 0***5 | Болт | |
| 36 | 0***5 | Болт | |
| 37 | 0***0 | Шайба | |
| 38 | 0***2 | Шайба | |
| 39 | 0***4 | Кольцо |
