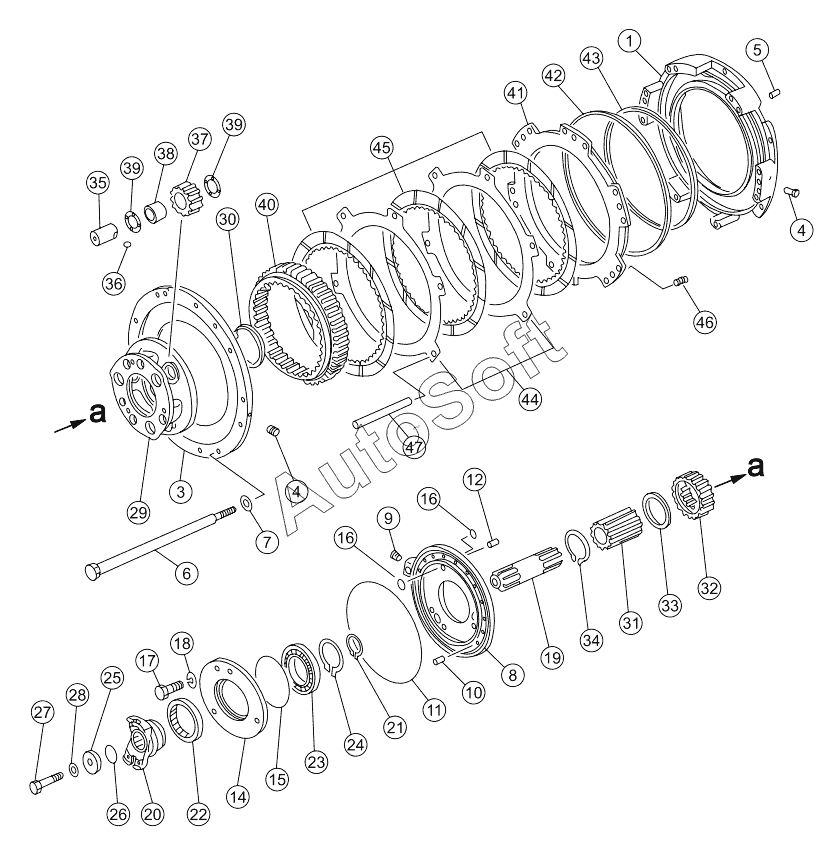

Каталог запасных частей к технике: Shantui SD16E (2010). FORWARD CLUTCH
1
3
4
4
5
6
7
8
9
10
11
12
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Корпус | |
| 3 | 1***2 | Пластина нажимная | |
| 4 | 1***8 | Пробка | |
| 5 | 0***8 | Фиксирующий штифт | |
| 6 | 1***2 | Болт | |
| 7 | 1***3 | Шайба | |
| 8 | 1***7 | Крышка подшипника передняя | |
| 9 | 0***1 | Plug | |
| 10 | 0***4 | Фиксирующий штифт | |
| 11 | 0***0 | O-ring | |
| 12 | 0***8 | Фиксирующий штифт | |
| 14 | 1***8 | Крышка передняя | |
| 15 | 0***5 | Кольцо | |
| 16 | 0***8 | Кольцо | |
| 17 | 0***0 | Болт | |
| 18 | 0***2 | Рессорная шайба | |
| 19 | 1***1 | Ось | |
| 20 | 1***9 | Муфта | |
| 21 | 0***0 | Кольцо стопорное | |
| 22 | 0***5 | Skeleton oil seal | |
| 23 | G***6 | Bearing | |
| 24 | 0***5 | Открытое кольцо | |
| 25 | 1***0 | Кронштейн | |
| 26 | 1***2 | Кольцо круглого сечения | |
| 27 | 0***0 | Bolt | |
| 28 | 0***5 | Уплотнительная шайба | |
| 29 | 1***6 | Водило сателлитов | |
| 30 | 1***7 | Кольцо уплотнительное | |
| 31 | 1***3 | Ось | |
| 32 | 1***4 | Шестерня солнечная | |
| 33 | 1***5 | Втулка стопорная | |
| 34 | 0***5 | Кольцо стопорное | |
| 35 | 1***8 | Вал-шестерня | |
| 36 | 0***5 | Стальной шарик | |
| 37 | 1***9 | Сателлит | |
| 38 | 1***0 | Подшипник игольчатый | |
| 39 | 0***0 | Стопорная шайба | |
| 40 | 1***4 | Венец зубчатый | |
| 41 | 1***6 | Поршень | |
| 42 | 1***7 | Кольцо уплотнительное | |
| 43 | 1***5 | Кольцо уплотнительное | |
| 44 | 1***3 | Прокладка | |
| 45 | 1***0 | Диск фрикционный | |
| 46 | 1***3 | Пружина | |
| 47 | 1***1 | Палец |
