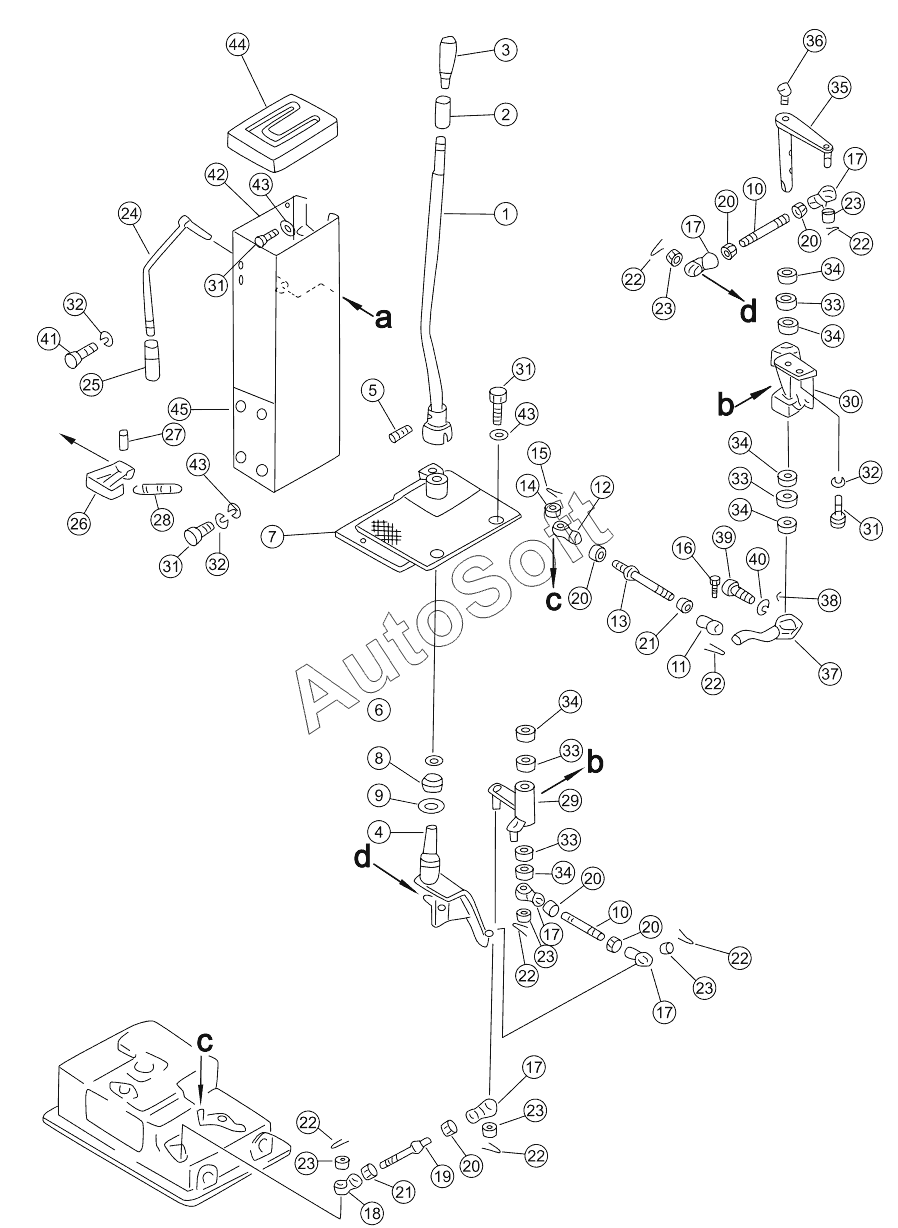

Каталог запасных частей к технике: Shantui SD16E (2010). GEAR SHIFT CONTROL ASSY
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
17
17
17
18
19
20
20
20
20
20
20
21
21
22
22
22
22
22
22
22
23
23
23
23
23
23
24
25
26
27
28
29
30
31
31
31
31
32
32
32
33
33
33
33
34
34
34
34
34
34
35
36
37
38
39
40
41
42
43
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Рычаг управления | |
| 2 | 0***0 | Втулка | |
| 3 | 0***0 | Ручка | |
| 4 | 1***0 | Рычаг | |
| 5 | 0***2 | Рессорный штифт | |
| 6 | 0***2 | Упорное кольцо | |
| 7 | 1***0 | Пол | |
| 8 | G***S | Joint bearing | |
| 9 | 0***5 | Кольцо стопорное | |
| 10 | 0***1 | Тяга | |
| 11 | 1***3 | Деталь соединительная | |
| 12 | 1***4 | Деталь соединительная | |
| 13 | 0***9 | Тяга | |
| 14 | 0***6 | Шайба | |
| 15 | 0***0 | Разводной шплинт | |
| 16 | 0***0 | Pin shaft | |
| 17 | 0***6 | Подшипник концевой | |
| 18 | 0***6 | Подшипник концевой | |
| 19 | 0***3 | Тяга | |
| 20 | 0***8 | Гайка | |
| 21 | 0***6 | Гайка М10х1.25 левая | |
| 22 | 0***8 | Разводной шплинт | |
| 23 | 0***8 | Гайка | |
| 24 | 1***0 | Lock lever | |
| 25 | 0***0 | Ручка | |
| 26 | 1***0 | Пластина стопорная | |
| 27 | 0***2 | Палец | |
| 28 | 1***1 | Пружина | |
| 29 | 1***0 | Рычаг | |
| 30 | 1***0 | Кронштейн | |
| 31 | 0***0 | Болт | |
| 32 | 0***6 | Рессорная шайба | |
| 33 | G***2 | Bearing | |
| 34 | 0***4 | Защитное кольцо подшипника | |
| 35 | 1***0 | Rocker | |
| 36 | 0***0 | Масленка | |
| 37 | 1***0 | Рычаг | |
| 38 | 0***9 | Стопор | |
| 39 | 0***0 | Болт | |
| 40 | 0***5 | Шайба | |
| 41 | 0***0 | Болт | |
| 42 | 1***0 | Корпус | |
| 43 | 0***2 | Шайба | |
| 44 | 1***0 | Крышка | |
| 45 | 1***1 | Пластина |
